프로그램 기능
드라이버 모니터에서 제공하는 기능 목록과 사용법은 다음과 같습니다.
통신채널 그룹 실행 및 종료
종료 |

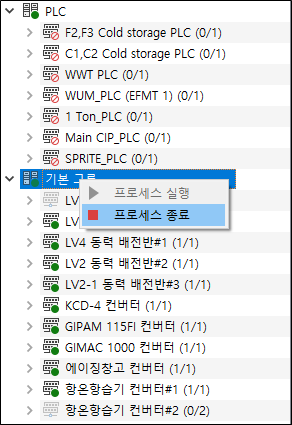

통신 채널 그룹을 종료 합니다. 통신 채널 그룹을 종료하면 해당 그룹의 '드라이버 런처' 프로그램이 종료 되며 통신 채널 그룹에 속한 모든 통신 연결이 해제 됩니다. 통신 채널 그룹의 종료 방법은 아래와 같습니다. 1. 종료하려는 통신 채널 그룹을 선택 후 마우스 오른쪽 버튼을 클릭 합니다. 2. 컨텍스트 메뉴에서 '프로세스 종료' 를 클릭 합니다.

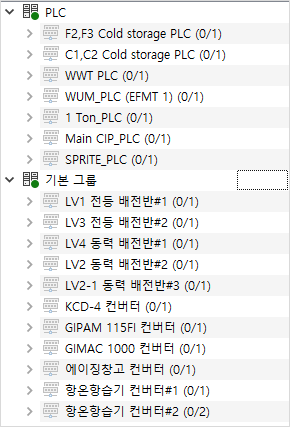

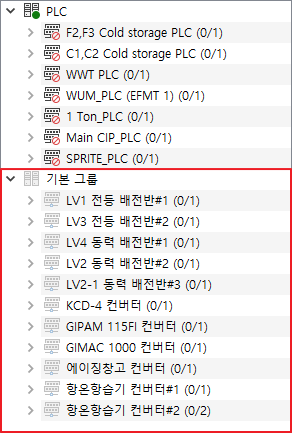

3. 프로세스가 종료가 완료되면 아래 그림과 같이 '통신 채널 그룹' 항목이 비활성화 됩니다.
|
실행 |

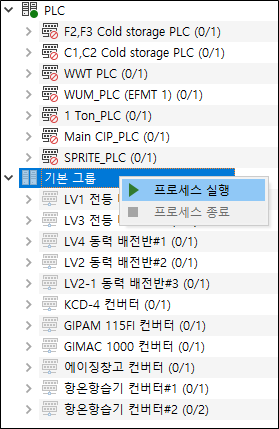

통신 채널 그룹을 실행 합니다. 통신 채널 그룹을 실행하면 통신 채널 그룹에 속한 모든 통신 연결이 실행 됩니다. 통신 채널 그룹의 실행 방법은 아래와 같습니다. 1. 실행하려는 통신 채널 그룹을 선택 후 마우스 오른쪽 버튼을 클릭 합니다. 2. 컨텍스트 메뉴에서 '프로세스 실행' 를 클릭 합니다.

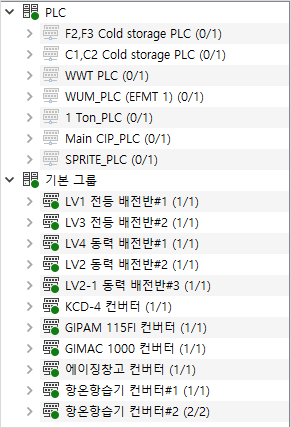

3. 프로세스가 실행되면 완료되면 아래 그림과 같이 '통신 채널' 활성화 되며 디바이스와 통신 연결을 실행 합니다.
|
드라이버 서버 실행 및 종료
드라이버 서버를 종료하거나 실행 합니다. 드라이버 서버를 종료할 경우 모든 통신 기능이 종료 됩니다.
본 기능은 데이터 베이스에서 '통신 채널' , '디바이스' , '통신채널 그룹'을 추가, 변경, 삭제 했을 때와 같이 통신 구성 정보가 변경된 경우 드라이버 서버만 재 실행해 파워씬 서버 종료 없이 변경된 통신 구성 정보를 재 로딩 할 때 활용 합니다.
종료 |
1. 드라이버 서버와 연결된 상태에서 '서비스 중지' 버튼을 클릭 합니다.

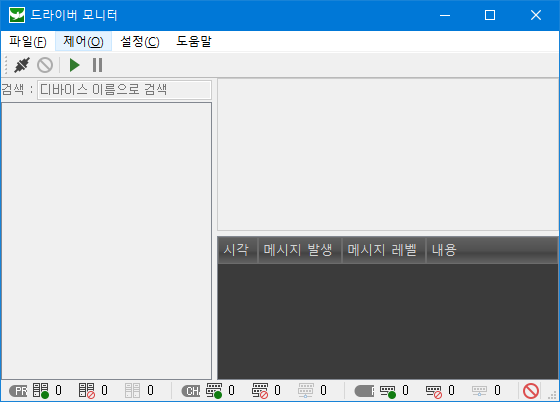

2. 서비스가 정지 되면 아래 그림과 같이 드라이버 서버와의 접속이 해제 됩니다.
|
실행 |

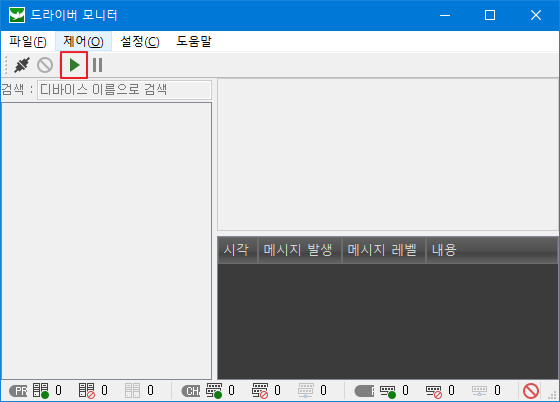

1. 서비스 실행 버튼을 클릭해 드라이버 서버를 실행 합니다..
|
드라이버 모니터와 드라이버 서버가 동일한 PC에서 실행해야 서비스 종료 및 실행 기능을 사용할 수 있습니다.
통신 연결 실행 및 종료
통신 채널을 열어 통신 연결을 실행 하거나 통신 채널을 닫아 통신 연결을 종료 합니다.
종료 |

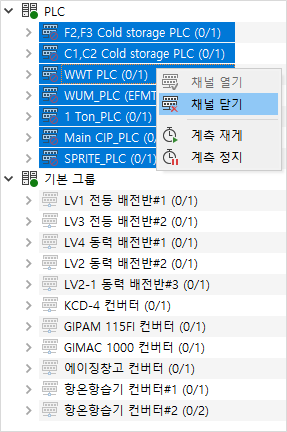

1. 종료하려는 통신 채널을 선택 후 마우스 오른쪽 버튼을 클릭 합니다. 아래 그림과 같이 채널 닫기 항목을 클릭해 연결을 종료 합니다.
2. 실행이 완료되면 아래 그림과 같이 통신 채널 상태가 비활성 상태로 표시 됩니다.
|
실행 |

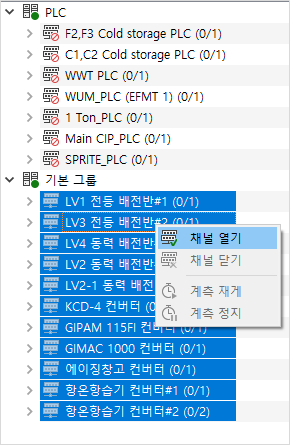

1. 연결 하려는 통신 채널을 선택 후 마우스 오른쪽 버튼을 클릭 합니다. 아래 그림에서 '채널 열기'를 클릭해 연결을 실행 합니다.

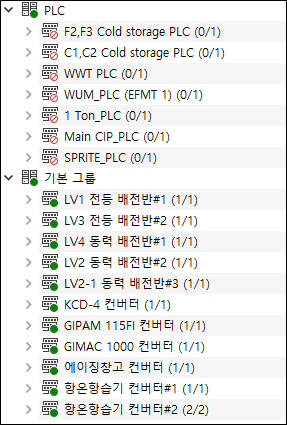

2. 실행이 완료 되면 아래와 같이 통신 연결이 활성화 됩니다.
|
통신패킷 수신 정지
통신 패킷 수신을 정지 합니다. 디바이스와 통신 중인 상태에서 패킷 수신을 정지 한 후 이전에 수신한 통신 내용을 확인 할 때 사용 할 수 있습니다. 통신 패킷 수신 정지 방법은 다음과 같습니다.

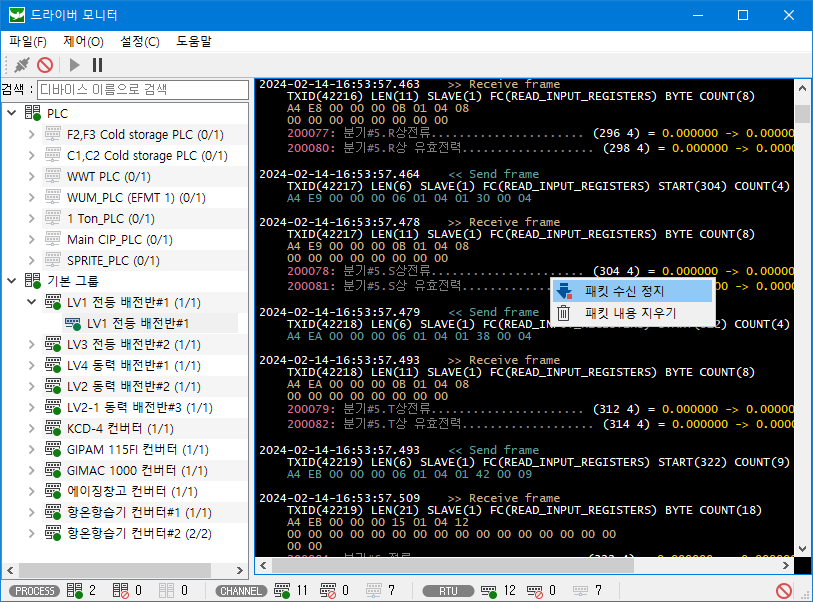

1. 패킷 뷰에서 마우스 우클릭 후 '패킷 수신 정지' 항목을 클릭 합니다.
2. 패킷 수신 정지 기능이 실행되면 화면에 통신 내용이 갱신 되지 않습니다.
패킷 수신 정지 기능은 화면에 통신 내용을 갱신 하지 않을 뿐 실제 통신을 정지하진 않습니다.
패킷 해석 표시
패킷 해석 기능은 통신으로 읽은 패킷에 포함된 데이터 값을 확인해 해당하는 포인트에 표시 하는 기능 입니다. 아래 그림은 해석 표시 기능의 활성 비활성 여부에 따른 표시되는 화면을 비교한 화면 입니다.

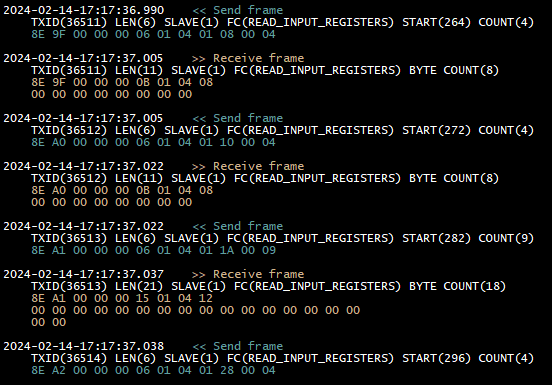

패킷해석 표시 미 사용 |

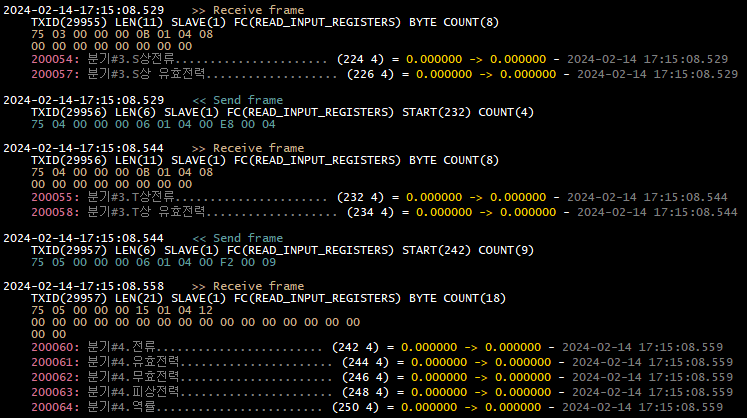

패킷해석 표시 사용 |
|
|
패킷 해석 표시 설정과 해제 방법은 다음과 같습니다.
1. 툴 메뉴에서 '드라이버 서버 설정' 을 클릭 합니다.
2. 아래 그림에 표시된 설정 창에서 '해석 표시' 기능을 사용하거나 사용 해제 할 수 있습니다.
통신 로그 기록 설정
통신 로그 기능은 디바이스 통신 시 주고 받은 통신 내용을 로그 파일로 기록하는 기능입니다. 통신 로그 기록 여부를 설정하는 방법은 다음과 같습니다.
1. 툴 메뉴에서 '드라이버 서버 설정' 을 클릭 합니다.

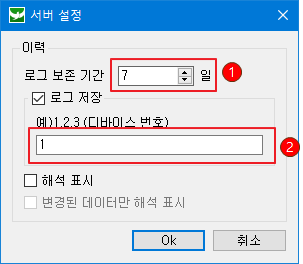

2. 통신 로그를 저장하려면 '로그 저장' 을 체크 합니다.
3. '로그 저장' 체크 후 (1)로그 저장 기간과 통신 로그를 기록하기 위한 대상 (2)디바이스 ID를 선택 합니다.

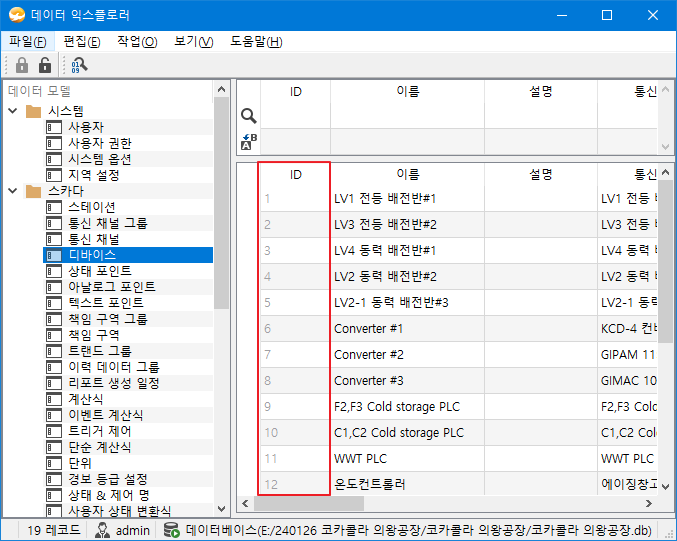

디바이스 ID는 아래 그림과 같이 '데이터 익스플로어' 프로그램에서 확인할 수 있습니다.
디바이스 번호를 입력하지 않는 경우 모든 디바이스와의 통신 내용이 기록 됩니다.

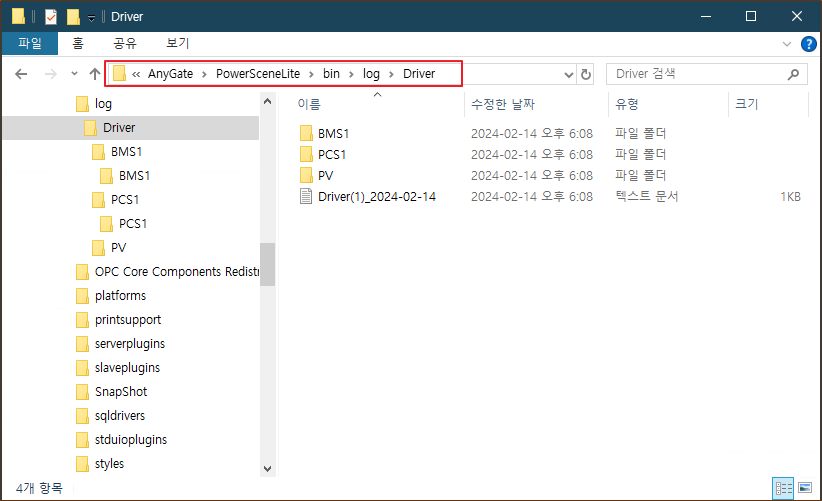

통신 로그 기록을 설정한 경우 로그 파일의 저장 위치는 다음과 같습니다.
