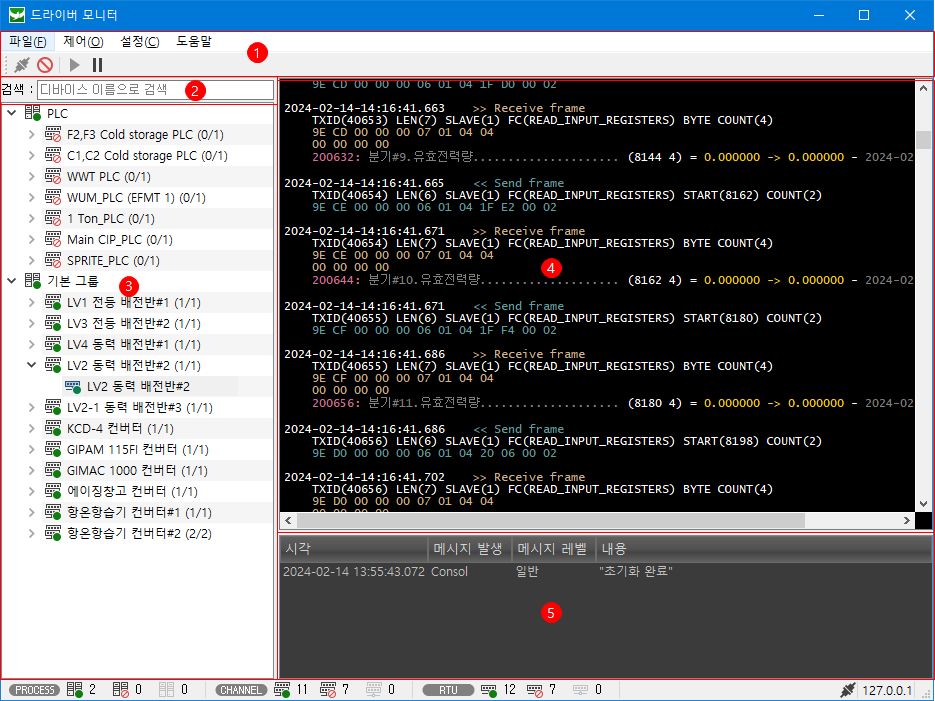

드라이버 모니터 프로그램의 화면 구성은 다음과 같습니다.


1. 툴 메뉴

  • 프로그램 실행의 기본 메뉴 입니다.
  • 톨 메뉴에서 드라이버 서비스를 실행 하거나 종료 합니다.

2. 디바이스 필터

  • 검색창에 디바이스를 입력해 입력한 글자가 포함된 디바이스만 통신 목록 창에 표시 합니다.

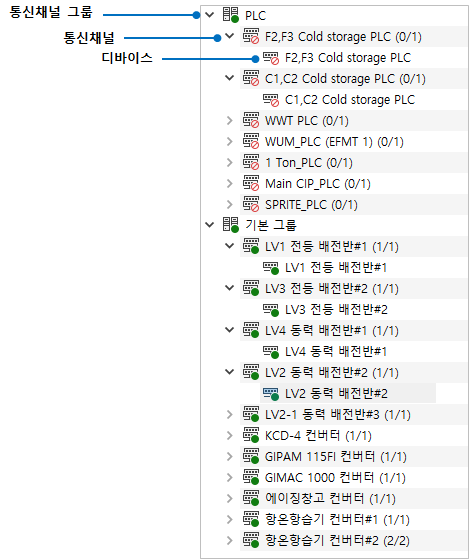

3. 통신구성 목록 뷰

  • 프로젝트에서 관리하는 통신 채널 그룹, 통신 채널, 디바이스 목록을 표시 합니다.
  • 사용자가 데이터 베이스에 입력한 통신 구성 정보가 트리 형태로 표시 합니다.
  • 각 항목 별 동작 상태는 상태 아이콘을 통해 확인 가능 합니다.

표시 되는 아이콘에 따른 각 항목 별 상태는 다음과 같습니다.

통신 채널 그룹

 통신 채널 그룹이 정상적으로 실행 중인 상태 입니다.

통신 채널 그룹이 정지된 상태 입니다.

통신 채널

통신 연결 상태가 정상 입니다.

통신 연결이 끊긴 상태 입니다.

통신 채널이 정지된(미사용) 상태 입니다.

디바이스

디바이스와 통신 상태가 정상 입니다.

디바이스와 통신 오류 상태 입니다.

디바이스와 통신 연결이 정지(미사용) 된 상태 입니다.

4. 패킷 뷰

  • 디바이스와의 통신 패킷을 표시 합니다.
  • 디바이스로부터 데이터 계측 시 계측 값을 포인트 별로 표시 합니다.

5. 로그 뷰

  • 프로그램 상태에 관련된 주요 메시지가 표시 됩니다.
