디바이스 설정

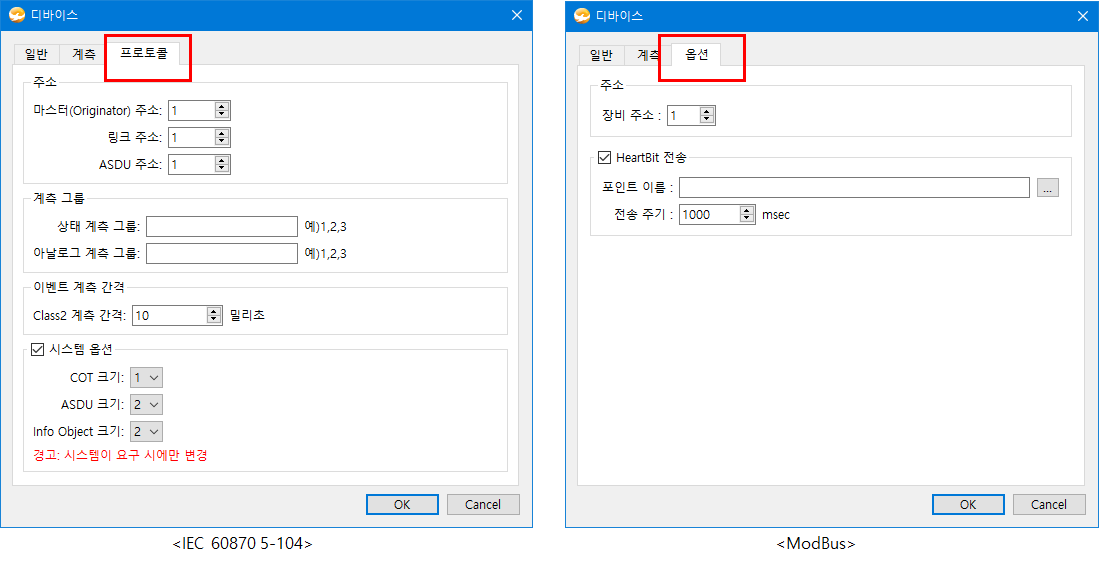

디바이스는 통신 채널에 연결된 실질적인 계측 장치(PLC, RTU, IED)를 말합니다. 디바이스의 입력 항목은 [일반] - [계측] - [프로토콜] 탭으로 구성되어 있으며 프로토콜 탭은 아래 그림과 같이 디바이스 프로토콜에 따라 설정하는 정보가 달라 집니다.

디바이스의 세부 입력 방법은 프로토콜 별로 다르기 때문에 '통신 드라이버 설정' 항목을 참고해서 입력 하셔야 합니다. 본 항목에는 프로토콜 정보와 독립적인 공통적인 항목에 대한 입력 방법을 설명 합니다.

일반 탭

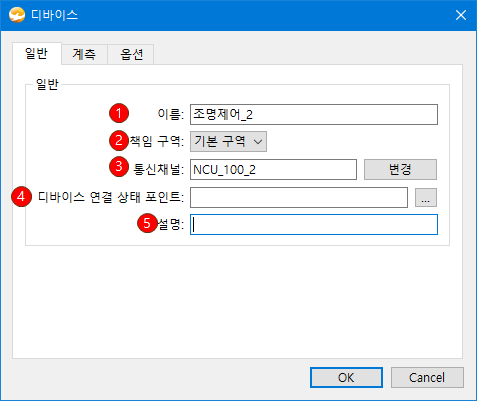

일반 항목은 디바이스에 대한 일반 적인 정보를 입력 합니다. 일반 항목에서 입력하는 정보는 다음과 같습니다.

※ (*)필수 입력 항목

(1) 이름 *	디바이스의 이름을 입력 합니다.
(2) 책임 구역 *	디바이스의 책임 구역을 선택 합니다. 책임 구역에 관련된 정보는 여기를 참고하세요.
(3) 통신 채널	디바이스와의 연결에 사용할 통신 채널을 선택 합니다

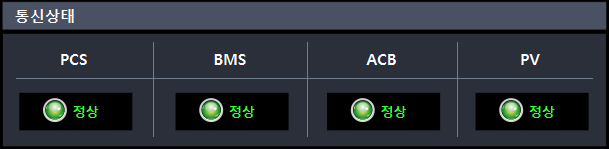

(4) 디바이스 연결 상태 포인트	디바이스의 통신 연결 상태를 저장할 포인트를 선택 합니다. 포인트를 설정하면 디바이스와의 통신 상태가 포인트에 저장 되며 상태 값에 대한 설명은 아래와 같습니다. 0 : 통신 오류 1 : 통신 정상 디바이스와 통신 상태를 데이터 링크 기능을 활용해 감시 화면에 표시 할 수 있습니다.
(5) 설명	디바이스에 대한 설명을 입력 합니다.

계측 탭

통신 드라이버 프로그램은 디바이스에 속한 포인트들의 계측 주소를 참조해 자동으로 스캔그룹을 생성 합니다. 통신 드라이버 프로그램이 만든 스캔그룹('전체 계측' , '상태 계측' , '아날로그 계측')별로 계측 주기를 설정 할 수 있습니다. 그리고 사용자가 정의한 스캔그룹을 추가 하는 것도 가능 합니다.

계측 주기는 통신 드라이버 프로그램이 디바이스에서 데이터를 읽어 오는 시간 간격을 말합니다.

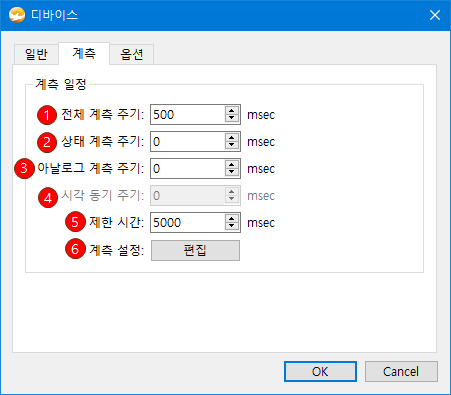

계측 탭에서 입력 하는 항목은 다음과 같습니다.

※ (*)필수 입력 항목

(1) 전체 계측 주기	디바이스에 속한 상태 포인트와 아날로그 포인트의 값을 읽어오는 주기입니다. 포인트의 계측 항목에 설정된 입력 주소 값을 참조해 디바이스에서 데이터를 읽어 옵니다. 전체 계측을 사용하지 않는 경우 0으로 설정 합니다.
(2) 상태 계측 주기	디바이스에 속한 상태 포인트 값을 읽어오는 주기입니다. 상태 포인트의 계측 항목에 설정된 입력 주소 값을 참조해 디바이스에서 데이터를 읽어 옵니다. 상태 계측을 사용하지 않는 경우 0으로 설정 합니다.
(3) 아날로그 계측 주기	디바이스에 속한 아날로그 포인트 값을 읽어오는 주기입니다. 아날로그 포인트의 계측 항목에 설정된 입력 주소 값을 참조해 디바이스에서 데이터를 읽어 옵니다. 아날로그 계측을 사용하지 않는 경우 0으로 설정 합니다.
(4) 시각 동기 주기	디바이스의 시간과 파워씬이 설치된 PC의 시간을 동기화 하는데 사용하는 명령 전송 주기입니다. 시각동기 주기는 DNP, IEC 60870 5-101,104 , IEC 61850과 같은 일부 드라이버만 지원 합니다.
(5) 제한 시간	디바이스와의 통신 타임 아웃 시간을 설정 합니다. 디바이스에 데이터 읽기 명령 전송 후 설정한 시간을 이내에 응답 데이터를 수신하지 못하면 통신 오류로 판정 합니다.

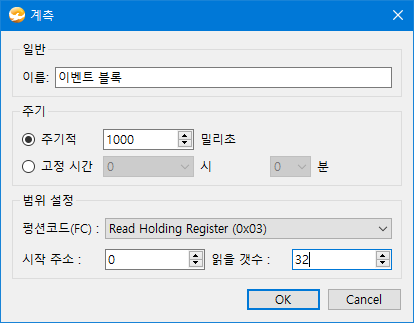

(6) 계측 설정	디바이스에서 읽을 데이터를 선택해 스캔그룹을 추가 합니다. 예) 모드버스 스캔그룹 설정 통신 프로토콜 별로 설정하는 항목이 다르기 때문에 '통신 드라이버 설정' 항목을 참고해서 입력 합니다.
