통신 채널은 디바이스와 통신 연결을 위해 사용되는 물리적인 통신 매체(시리얼 포트, TCP/IP)를 말합니다. 사용자는 통신 채널에서 디바이스와의 통신에 사용할 통신 설정 정보를 입력 합니다.

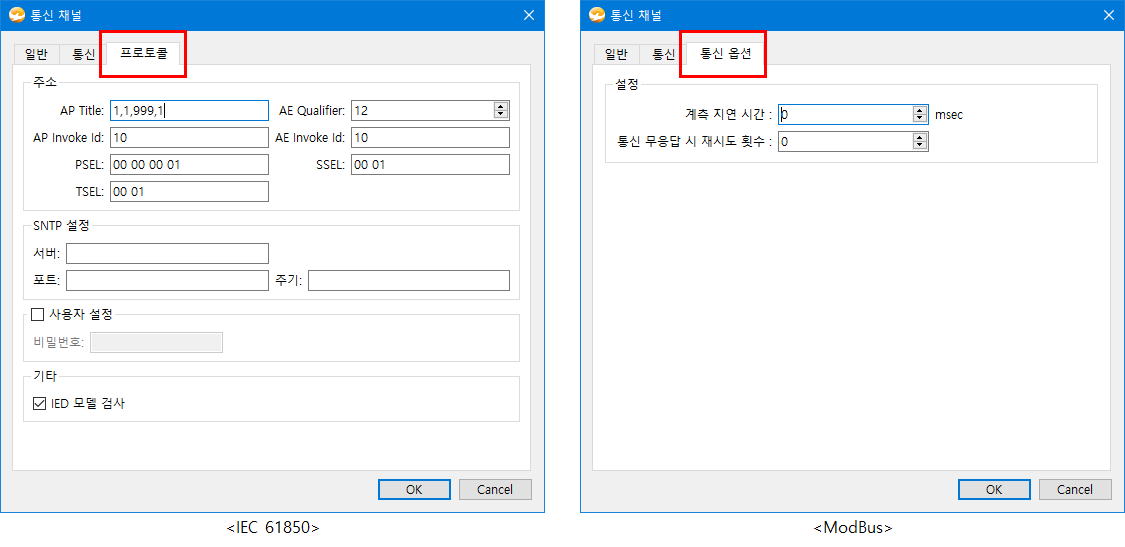

통신 채널의 입력 항목은 [일반] - [통신] - [프로토콜] 탭으로 구성되어 있으며 프로토콜 탭은 아래 그림과 같이 통신 채널의 프로토콜 선택에 따라 설정 정보가 다릅니다.

통신 채널의 세부 입력 방법은 프로토콜 별로 다르기 때문에 '통신 드라이버 설정' 항목을 참고해서 입력 하셔야 하며 본 항목에는 통신 채널에서 입력하는 공통적인 항목을 설명 합니다.

일반 탭

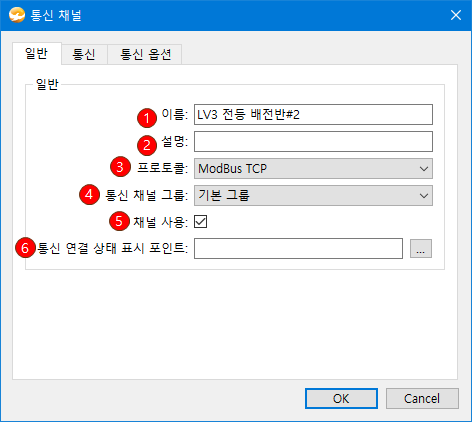

일반 항목은 통신 채널에 대한 일반 적인 정보를 입력 합니다. 일반 항목에서 입력하는 정보는 다음과 같습니다.

※ (*)필수 입력 항목

(1) 이름 *

통신채널의 이름을 입력 합니다.

(2) 설명

통신 채널에 대한 설명을 입력 합니다.

(3) 프로토콜

통신에 사용할 프로토콜을 선택 합니다.

(4) 통신 채널 그룹

통신 채널이 속할 상위 통신 채널 그룹을 선택 합니다.

(5) 채널 사용

통신 채널을 사용(활성화) 여부를 선택 합니다. 채널 사용을 활성화 하지 않으면 프로그램 시작 시 장치와 디바이스와 통신 연결을 실행 하지 않습니다.

(6) 통신 연결 상태 표시 포인트

통신 채널의 통신 연결 상태를 표시할 상태 포인트를 선택 합니다. 포인트를 설정하면 통신 채널의 연결 상태가 포인트에 저장 되며 상태 값에 대한 설명은 아래와 같습니다.

0 : 통신 연결 오류

1 : 통신 연결 정상

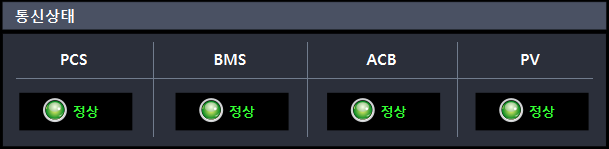

통신 채널의 연결 상태를 데이터 링크 기능을 활용해 감시 화면에 표시 할 수 있습니다.

통신 탭

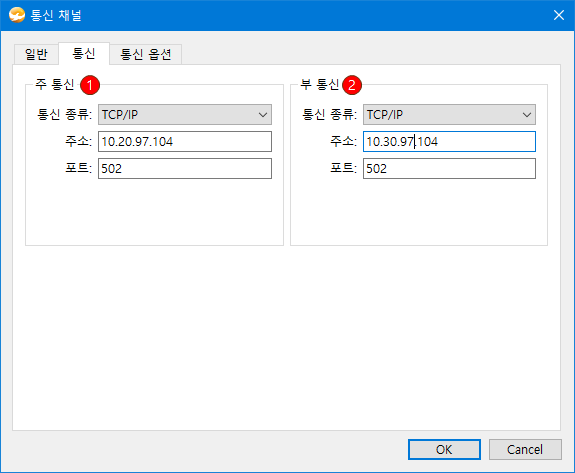

통신 탭에서는 디바이스와 통신 연결을 하기 위한 '통신 종류' 와 '통신 주소' 정보를 입력 합니다. 통신 탭 안에는 주 통신과 부 통신 항목으로 구분 있으며 각 항목에 대한 설명은 아래와 같습니다.

(1) 주 통신 *

디바이스와 통신 연결을 위한 기본 통신 정보 입니다.

(2) 부 통신

디바이스와 통신 연결을 위한 부 채널 통신 정보 입니다. 통신 라인이 이중화 되어 있는 경우 입력 합니다.

통신 정보는 통신 매체(미디어)에 따라 입력 하는 항목이 구분되어 있으며, 통신 종류에 따라 입력하는 항목은 다음과 같습니다.

 통신 프로토콜 별로 사용 가능한 통신 방식이 다르기 때문에 '통신 프로토콜 매뉴얼'을 참고하여 통신 방식을 입력 합니다.

통신 종류

설명

TCP/IP

디바이스와 TCP/IP 통신으로 연결할 때 선택 합니다. 파워씬 프로그램은 TCP 클라이언트로 실행 합니다.

대부분의 통신 프로토콜에서 지원 합니다.

주소 : 디바이스의 IP 주소를 입력 합니다.

포트 : 디바이스의 TCP 포트를 입력 합니다.

시리얼

디바이스와 시리얼 통신 방식으로 연결 할 때 사용 합니다.

대부분의 통신 프로토콜에서 지원 합니다.

포트 : PC의 시리얼 포트 이름을 입력 합니다.

예) OS별 시리얼 장치 예시 입니다

윈도우

리눅스

COM1, COM2

/dev/ttyS0 , /dev/ttyS1

통신 속성 : 디바이스의 통신 설정 정보와 동일 하게 설정 합니다.

TCP/IP Server

디바이스와 TCP/IP 통신 방식으로 연결할 때 선택 합니다. 파워씬 통신 프로그램이 TCP 서버로 실행 됩니다.

일부 통신 드라이버만 TCP/IP 서버를 지원 합니다.

주소 :  파워씬 통신 드라이버 프로그램이 실행되는 PC의 IP 주소를 입력 합니다. 일반적으로 0.0.0.0 으로 입력하면 PC의 IP를 자동으로 인식해 실행 합니다.

포트 : 통신에 사용할 TCP 포트를 입력 합니다


UDP/IP

디바이스와 UDP/IP 통신 방식으로 연결할 때 선택 합니다.  파워씬 프로그램은 TCP 클라이언트로써 디바이스와 통신을 수행 합니다.

Bacnet/IP 프로토콜만 본 방식을 지원 합니다.

주소 : 디바이스의 IP 주소를 입력 합니다.

포트 : 디바이스의 UDP 포트를 입력 합니다.


LIU(Optic)

한국전력공사의 광 장비(LIU)를 통해서 디바이스와 통신 연결을 할 때 사용 합니다.

주소 : 연결할 광 장비의 IP 주소를 입력 합니다.

포트 : 연결할 광 장비의 TCP 포트를 입력 합니다.
