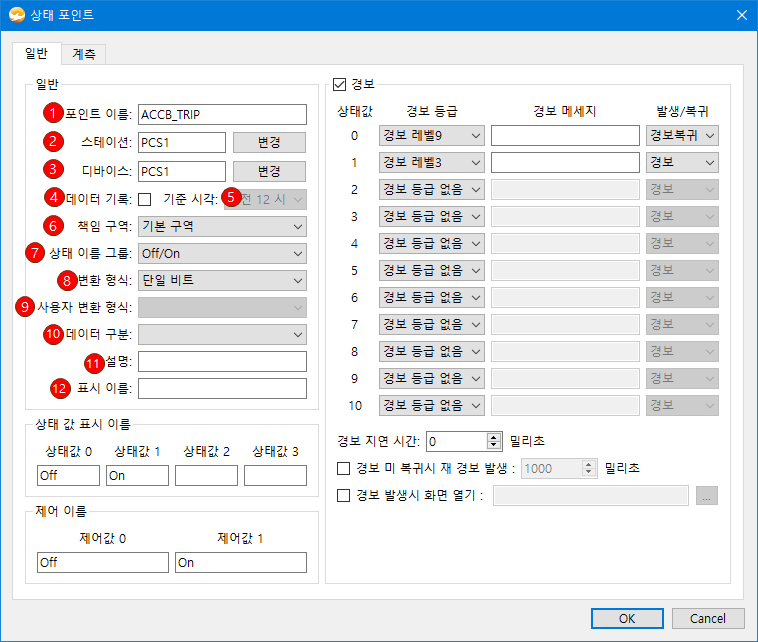

일반 정보는 상태 포인트의 기본 정보를 입력합니다. 일부 항목은 필수로 입력해야 하며, 일반 정보에서 입력 하는 항목은 아래와 같습니다.
※ (*)필수 입력 항목
(1) 포인트 이름 *
|
포인트의 이름을 입력 합니다.
|
(2) 스테이션 *
|
포인트가 속할 스테이션을 선택 합니다.
|
(3) 디바이스
|
포인트를 이용해 디바이스의 데이터 값을 읽어 오거나 디바이스에 데이터 값을 쓰는 경우 포인트가 속할 디바이스를 선택 합니다.
포인트를 내부 연산용으로 사용할 경우 디바이스를 선택 하지 않습니다.
|
(4) 데이터 기록
|
'데이터 기록' 을 체크하면, 온라인 운전 시 시스템에서 자동으로 매 시간/ 매일/ 매월/ 매년 간격으로 포인트의 값을 기록 합니다. 기록한 데이터는 향후 리포트 형태로 출력 할 수 있습니다.
이력 데이터에 관련된 정보는 여기를 참고하세요.
|
(5) 기준 시각
|
'데이터 기록' 체크 시 선택 할 수 있는 옵션 입니다. 기준 시간은 이력 데이터를 저장할 때 하루(일) 데이터의 기준을 0시가 아닌 다른 시간으로 변경하고 싶을 때 사용 합니다. 기본 값인 '0시' 인 경우 하루의 데이터의 범위는 '0시(자정) ~ 다음날 0시' 입니다
만일 '오전 7시'로 설정한다면 하루 데이터의 기준은 '오전 7시 ~ 다음날 오전 7시' 가 하루 데이터로 처리 됩니다.
|
(6) 책임 구역 *
|
포인트가 속할 책임 구역을 선택 합니다.
책임 구역에 관련된 정보는 여기를 참고하세요.
|
(7) 상태 이름 그룹
|
포인트의 값에 따라 표시될 이름을 설정 합니다. 상태 그룹 이름은 아래 그림과 같이 콤보 박스에서 포인트의 값에 맞는 '상태 그룹' 을 선택 할 수 있습니다.

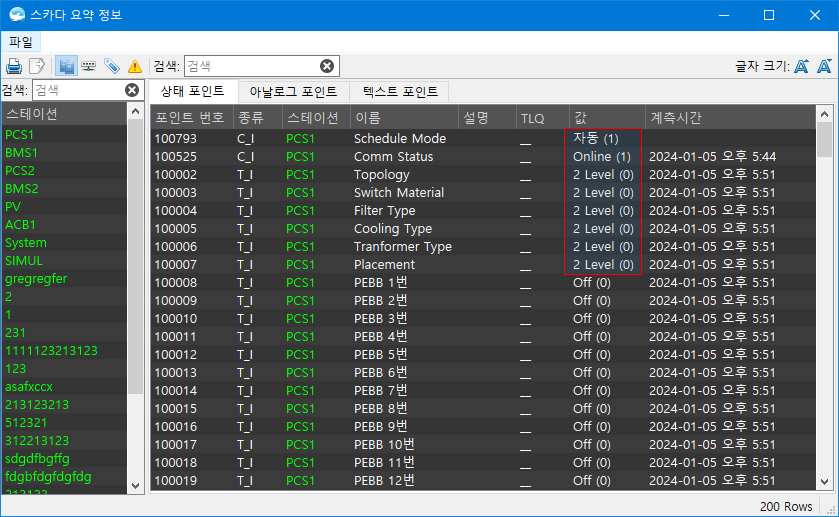

상태 이름 그룹을 설정하면 아래 그림과 같이 포인트 값을 표시할 때 값에 해당하는 이름을 표시 합니다.
상태 그룹 이름을 설정하지 않으면 0 -> Off , 1 -> On 이 기본 값으로 표시 됩니다.

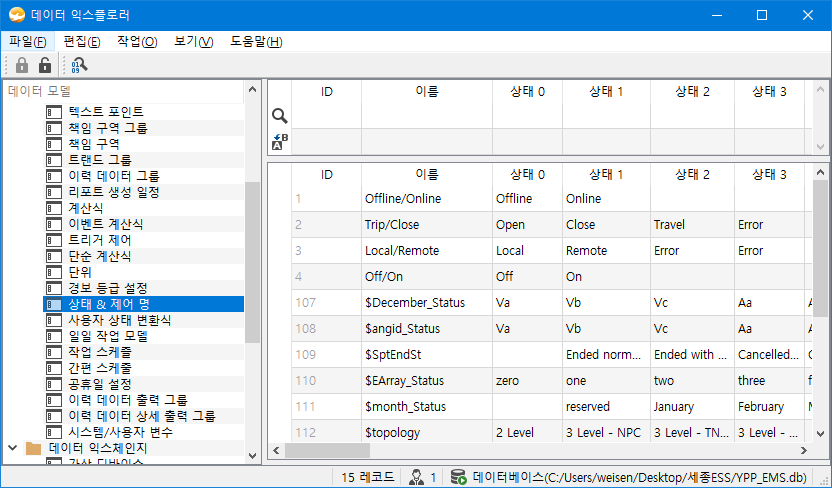

의미에 맞는 상태 이름 그룹이 없다면 아래 그림과 같이 '상태 & 제어 명' 에서 포인트 값에 맞게 상태 이름 그룹을 추가 할 수 있습니다.
|
(8) 변환 형식 *
|
변환 형식은 디바이스에서 읽은 데이터 값을 변환 하는 기능 입니다. 본 기능은 해당 포인트 값을 장치에서 읽어오는 경우에만 사용하며 내부 계산 목적으로 사용하는 포인트의 경우 변환 형식은 사용하지 않습니다. 선택 할 수 있는 변환 형식은 다음과 같습니다.
- 값 반전 : 장치에서 읽은 값을 반전 시킵니다.
- 장치에서 읽은 값이 0 이면 1로 변환하고
- 장치에서 읽은 값이 1 이면 0로 변환 합니다.
- 이중 비트, 첫 번째 비트 On
: 포인트에 두 개의 입력 주소를 설정해 각각 주소에서 읽을 값을 조합 하여 변환 합니다. 통신으로 읽은 주소의 값에 따라 변환 되는 값은 아래와 같습니다.
주소 1의 값
|
주소 2의 값
|
변환 값
|
ON (1)
|
OFF (0)
|
1
|
OFF (0)
|
ON (1)
|
0
|
OFF (0)
|
OFF (0)
|
2
|
ON (1)
|
ON (1)
|
3
|

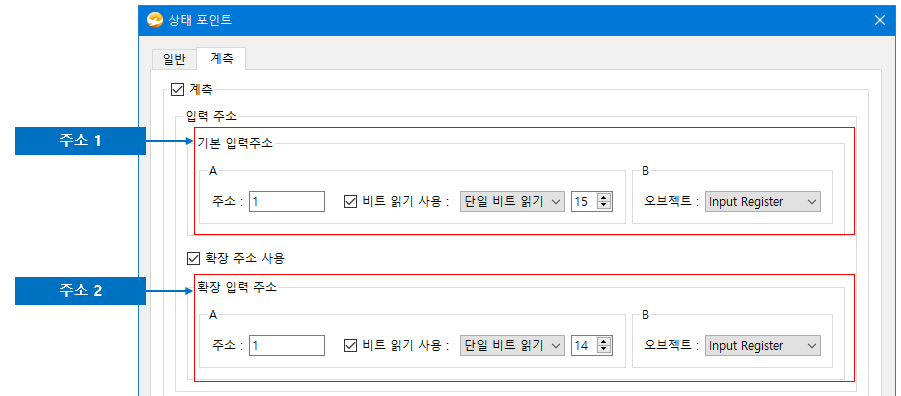

본 변환을 사용하려면 '계측' 탭에서 장치에서 읽어올 주소를 입력 하는 항목에서 '기본 주소' 와 '확장 주소' 모두 입력해야 합니다.
본 기능은 일부 통신 드라이버만 지원 하며 지원하는 통신 드라이버는 다음과 같습니다.
• ModBus
• DNP 3.0
사용자 변환 형식은 디바이스에서 읽은 데이터 값을 변환 식을 적용해 사용자가 정의한 값으로 변경하는 기능 입니다. 변환식은 장치 값에 대해 변경할 값을 정의한 식을 말합니다. 예를 들어 아래 변환식의 경우 장치에서 읽은 값이 1이면 0으로 변경한다는 의미 입니다.
장치 값
|
변환 값
|
0
|
2
|
1
|
0
|
2
|
1
|
3
|
3
|
사용자 변환 형식을 사용하려면 (9) 항목에서 사용할 변환식을 선택해야 합니다.
|
(9) 사용자 변환 형식
|

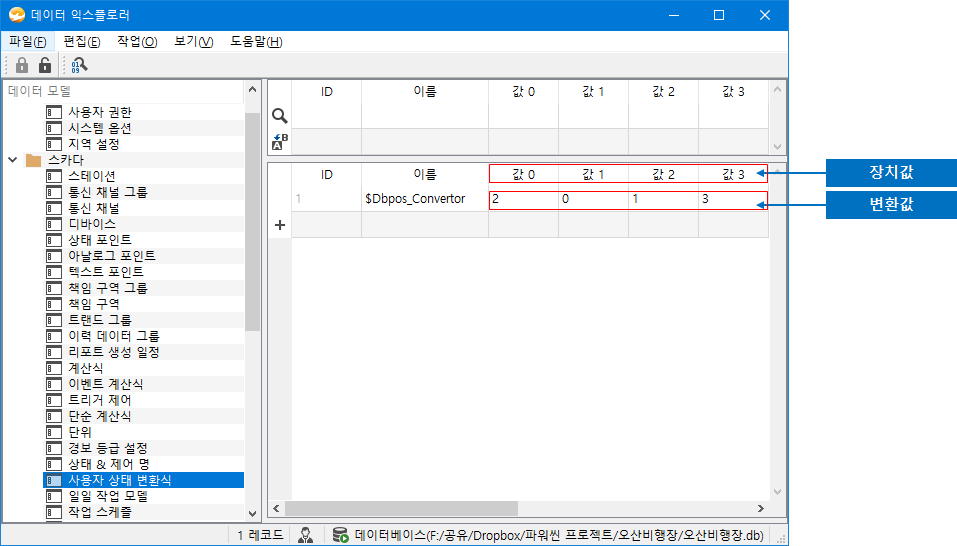

사용자 변환 형식은 (8) 변환 형식에서 '사용자 변환 형식' 으로 선택 했을 때 동작 하는 기능 입니다. 사용자 변환 형식은 디바이스에서 읽은 값을 사용자가 정의한 값으로 변경할 때 사용합니다. 변환값에 대한 설정는 아래 그림과 같이 '사용자 상태 변환식' 에서 설정 할 수 있습니다.
|
(10) 데이터 구분
|
데이터 구분은 디바이스에서 읽은 데이터의 형식을 정의 합니다. 포인트를 내부 연산 용으로 사용하는 경우에는 생략 할 수 있습니다. '데이터 구분' 항목은 디바이스의 프로토콜에 따라서 입력을 생략 할 수 있습니다. 데이터 구분 항목은 프로토콜 별로 입력 방법이 다르기 때문에 '통신 드라이버 설정' 메뉴얼을 참고해 디바이스의 프로토콜에 맞게 입력 합니다.
다음과 같은 프로토콜은 '데이터 구분' 항목을 사용 합니다.
• ModBus
• DNP 3.0
• IEC 60870 5-101, 104
• 대부분의 PLC 프로토콜
|
(11) 설명
|
포인트에 대한 설명 입니다. 포인트에 대한 구체적인 설명이 필요 할 때 사용 합니다.
|
(12) 표시 이름
|
포인트 데이터를 이력 리포트나 그래프에 표시 할 때 표시되는 이름 입니다. 표시 이름을 입력하면 아래와 같은 화면에서 표시 이름이 사용 됩니다.

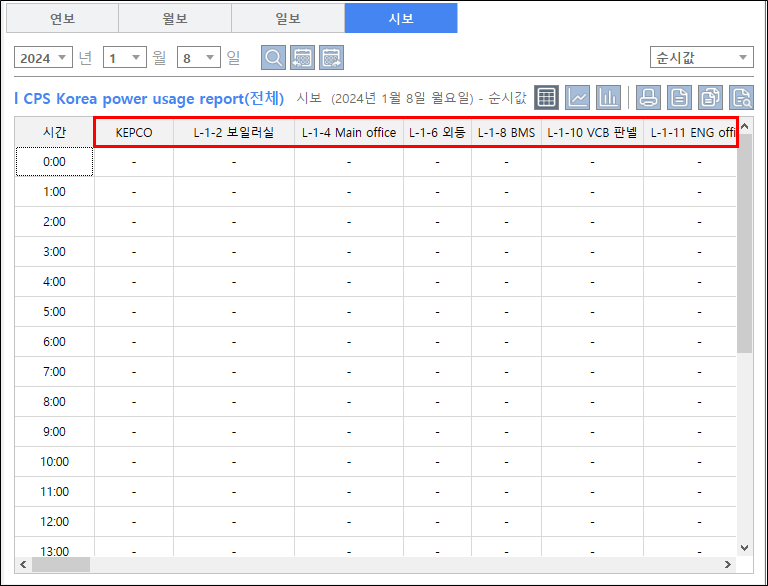

(1) 이력 리포트 조회 화면

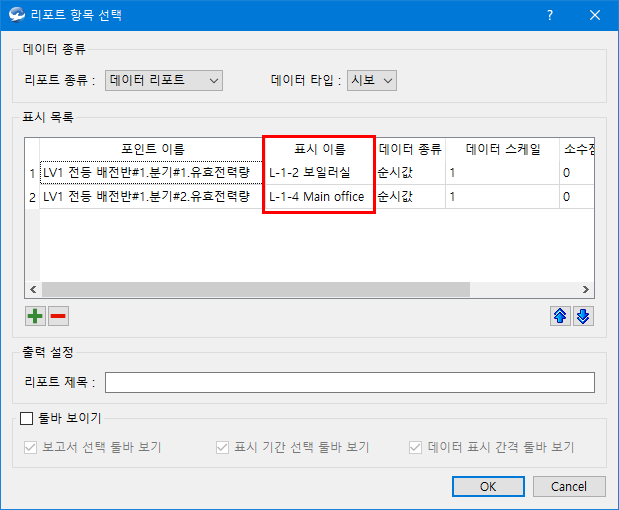

(2) 데이터 테이블 혹은 그래프 위젯에 출력할 데이터를 선택 시 데이터에 대한 기본 표시 이름으로 설정 됩니다.
표시 이름을 입력하지 않으면 '포인트 이름' 이 표시 됩니다.
|
