시그넷 전기차 충전기 드라이버

시그넷 전기차 충전기 드라이버는 전용 통신 드라이버로서 시그넷 사의 전기차 충전기와 통신할 때 사용합니다. 충전기가 설치된 현장 별로 연결된 장비 구성과 장비의 주소를 확인하신 후에 드라이버를 입력해야 합니다.

통신채널 설정

① 통신 채널 항목을 선택 후 추가합니다.

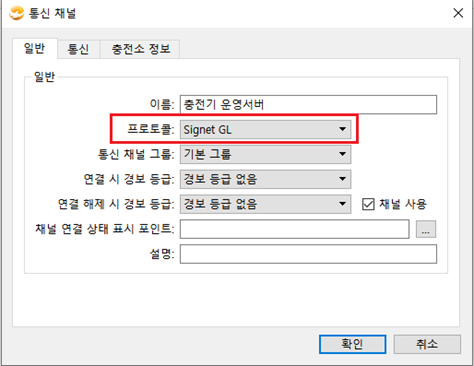

② 프로토콜 항목에서 ‘Signet GL’을 선택합니다.

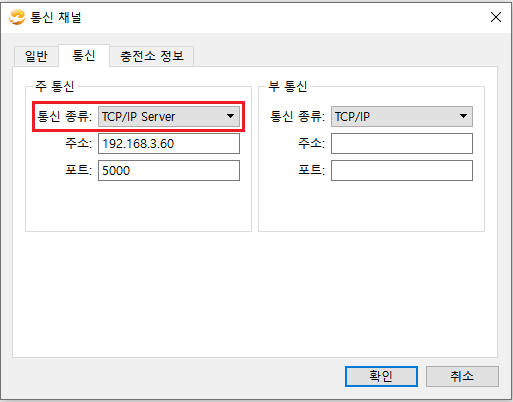

③ 통신 탭을 선택해 통신 정보를 입력합니다.

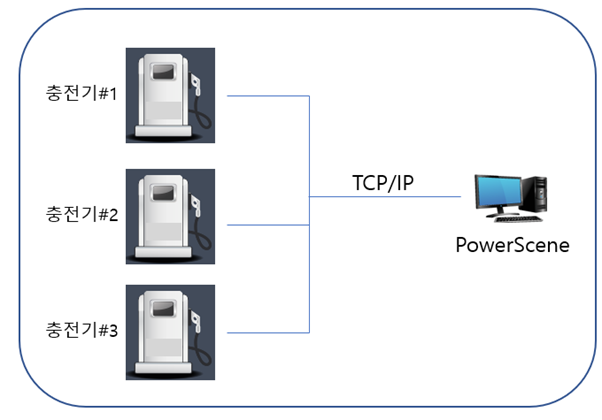

시그넷 전기차 충전기 드라이버는 [충전기] -> [파워씬]으로 접속하는 방식입니다. 통신 주소를 입력하기 전에 충전기 설치 업체와 협의하여 통신할 PC의 IP와 포트 정보를 확인해야합니다.

항목 이름	설명
통신 종류	‘TCP/IP Server’를 선택합니다.
주소	파워씬이 설치될 PC의 IP를 입력합니다.
포트	충전기 설치 업체와 협의해 충전기에서 PC로 접속할 포트를 입력합니다.

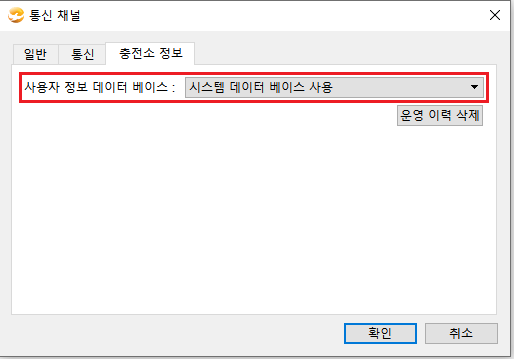

④ 충전소 정보 탭을 선택해 사용자 정보 데이터 베이스를 선택합니다.

충전기는 미리 등록된 카드의 소유자만 이용할 수 있습니다. 사용자 정보 데이터 베이스는 등록한 카드 정보를 저장하고 읽어 올 데이터 베이스를 말합니다. 현재 시그넷 전기차 충전기 드라이버에서는 외부 데이터 베이스는 사용하고 있지 않으므로 시스템 데이터 베이스 사용을 선택합니다.

⑤ 운영 이력 삭제의 자세한 설명은 이력 삭제 페이지에 있습니다.

디바이스 설정

① 디바이스 항목을 선택 후 추가합니다.

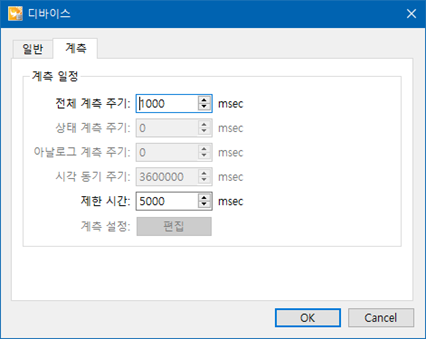

시그넷 전기차 충전기와의 데이터 교신은 [충전기] -> [파워씬]으로 주기적으로 데이터를 전송하는 방식입니다. 따라서 계측 주기는 설정하지 않습니다.

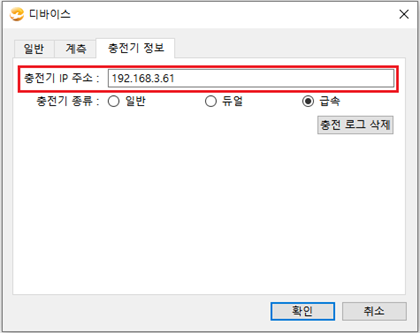

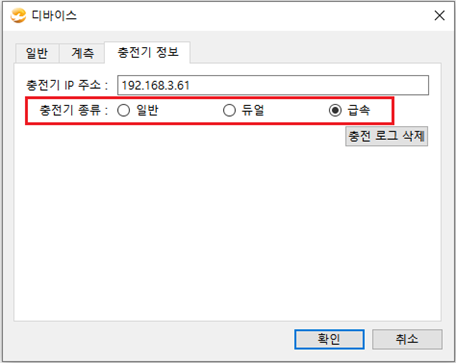

② 충전기 IP 주소정보를 입력합니다.

③ 충전기 종류를 확인한 후 충전기 종류를 선택합니다.

④ 충전 로그 삭제의 자세한 설명은 이력 삭제 페이지에 있습니다.

주소 테이블

시그넷 전기차 충전기는 전용 드라이버로서 읽어올 수 있는 데이터가 고정되어 있습니다. 충전기와 통신 시 제어하는 포인트는 없으며 데이터를 읽어올 수만 있습니다. 충전기에서 읽어 올 수 있는 데이터와 포인트에 읽어올 데이터를 설정하는 방법은 다음과 같습니다.

상태/아날로그 포인트의 “데이터구분” 항목 설정 불필요
상태/아날로그/텍스트 포인트의 입력 주소는 아래 표를 참조하여 입력합니다.

시그넷 전기차 충전기 데이터 리스트

상태 포인트

순번	이름	주소 A	비고
1	문열림	플러그번호.0	완속: 0 : 닫힘 1 : 열림 급속: 0 : 닫힘 1 : CHAdeMO open 2 : CCS open 3 : AC open
2	충전상태	플러그번호.1	0 : Ready 1 : Charging 2 : Finish 3 : Fault 4 : Init 5 : Coupler Check
3	커플러 연결 상태	플러그번호.2	0 : unplugged 1 : plugged (완속은 사용안함)

충전기의 종류가 듀얼 충전기 일 경우 플러그 번호 입력 시 첫번째 플러그는 1, 두번째 플러그는 2로 입력합니다.

예) 듀얼 충전기 1번 플러그의 문열림 상태포인트의 입력주소는 1.0, 2번 플러그의 문열림 상태포인트의 입력주소는 2.0입니다.

아날로그 포인트 (‘아이템 구분’에 Analog Input선택)

순번	이름	주소 A	비고
1	오류 코드	플러그번호.101	* 별첨
2	Module1_status	플러그번호.102
3	Module2_status	플러그번호.103
4	Module3_status	플러그번호.104
5	Module4_status	플러그번호.105
6	Module5_status	플러그번호.106
7	Charging Voltage	플러그번호.107	충전전압
8	Charging Current	플러그번호.108	충전전류
9	Charging Energy	플러그번호.109	충전전력
10	Elapsed Time	플러그번호.110	충전 진행 시간
11	SOC at current	플러그번호.111	SOC
12	Charging kWh	플러그번호.112	적산 전력량
13	Remain Time	플러그번호.113	충전 완료까지 남은 시간
14	EmeterVoltage Phase 1	플러그번호.114	A상 전압
15	EmeterCurrent Phase 1	플러그번호.115	A상 전류
16	EmeterVoltage Phase 2	플러그번호.116	B상 전압
17	EmeterCurrent Phase 2	플러그번호.117	B상 전류
18	EmeterVoltage Phase 3	플러그번호.118	C상 전압
19	EmeterCurrent Phase 3	플러그번호.119	C상 전류
20	Operation Frequency	플러그번호.120	주파수
21	power factor	플러그번호.121	역률
22	total energy (kWh)	플러그번호.122	누적 전력량
23	Dong	플러그번호.123	현재 충전중인 동
24	Ho	플러그번호.124	현재 충전중인 호

충전기의 종류가 듀얼 충전기 일 경우 플러그 번호 입력 시 첫번째 플러그는 1, 두번째 플러그는 2로 입력합니다.

예) 듀얼 충전기 1번 플러그의 오류 코드의 아날로그 포인트 입력주소는 1.101, 2번 플러그의 오류 코드의 아날로그 포인트 입력주소는 2.101입니다.

*별첨 -오류코드 (급속 충전기)

시그넷 전기차 충전기의 급속충전기와 완속충전기의 오류정보는 다릅니다.

ERROR CODE	Description	비고
1		* 별첨
2	Network connection error
3	RFID card reder communication error
4	Main board communication error
5	Power Module communication error
6	Power module response error
7	Undervoltage on incoming line
8	Overvoltage on incoming line
9	Overcurrent on incoming line
10	Charger output over-voltage
11	Charger output over-current
12	Charger output under-voltage
13	Emergency stop
14	DC Ground fault
15	Wakeup power failure
16	Connector lock failure
17	Battery voltage incompatible
18	Battery voltage incompatible1
19	Time-out error(Vehicle CAN receive)
20	Charging current incompatible
21	Time-out error(Charging enable)
22	Time-out error(Vehicle Relay on)
23	Time-out error(Vehicle Current reqest)
24	Time-out error( Vehicle CAN terminated)
25	CAN communication fault
26	Battery error(under - voltage)
27	Battery error (over-voltage)
28	Battery error (voltage difference)
29	Battery error (current difference)
30	Battery error(temperature)
31	Vehicle shift lever position
32	Vehicle error (other)
33	Vehicle Voltage error (before charging)
34	Vehicle Voltage error (after charging)
35	Vehicle Voltage error (Insulation test)
36	PLC Modem communication error
37	ServiceDiscovery error
38	ServicePaymentSelection error
39	ChargeParameterDiscovery error
40	CableCheck error
41	PreCharge error
42	Request time-out(SessionSetup)
43	Request time-out(ServiceDiscovery)
44	Request time-out(ServicePaymentSelection)
45	Request time-out(ChargeParameterDiscovery)
46	Request time-out(CableCheck)
47	Request time-out(PreCharge)
48	Request time-out(CurrentDemand)
49	COMBO connector temperature
50	PLC communication fault
51	Main Contecter Failure

*별첨 -오류코드 (완속 충전기)

시그넷 전기차 충전기의 급속충전기와 완속충전기의 오류정보는 다릅니다.

ERROR CODE	Description	비고
1	Charger inner connector fault	* 별첨
2	Timeout of start signal
3	Emergency switch on
4	Door fault
5	Control pilot circuit fault
6	connector_on_time_out
7	FG_fault
8	MC_ON_fault

텍스트 포인트

순번	이름	주소 A	데이터 형식	비고
1	Card ID	플러그번호.200	UTF-8	충전중인 카드번호

충전기의 종류가 듀얼 충전기 일 경우 플러그 번호 입력 시 첫번째 플러그는 1, 두번째 플러그는 2로 입력하시면 됩니다.

예) 듀얼 충전기 1번 플러그의 Card ID 텍스트포인트의 입력주소는 1.200, 2번 플러그의 Card ID 텍스트포인트의 입력주소는 2.200입니다.

이력 삭제

시그넷 전기차 충전기 운영서버는 아파트나 오피스텔에서 충전기를 운영하고 사용자를 관리하기 위해 주로 사용합니다. 충전기는 등록된 카드 소지자만 이용할 수 있고, 파워씬에서 사용자 별 충전 정보를 저장하여 충전기와 카드 사용자정보를 관리하고 있습니다.

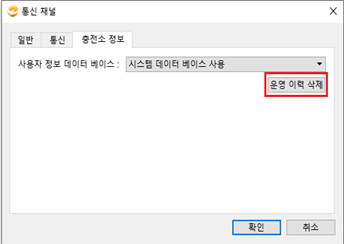

① [통신 채널] - [충전소 정보]의 운영 이력 삭제 버튼을 통해 운영 이력을 삭제할 수 있습니다. “운영 이력 삭제”는 해당 통신채널 운영 서버에 연결된 모든 디바이스의 이력을 삭제합니다.

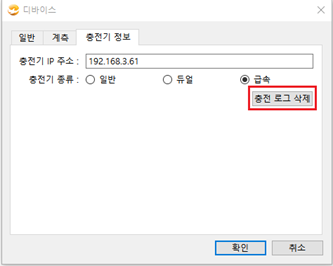

② [디바이스] - [충전기 정보]의 충전 로그 삭제 버튼을 통해 해당 디바이스의 이력을 삭제합니다.

카드 등록

시그넷 전기차 충전기는 등록된 카드의 소유자만 이용할 수 있습니다. 따라서 파워씬에서 제공하는 시그넷 전기차 충전기 드라이버는 카드 등록 기능을 제공합니다. 시스템 사용자는 카드 등록 기능을 통해 충전기 사용자 정보를 관리할 수 있습니다.

카드 등록 방법은 다음과 같습니다.

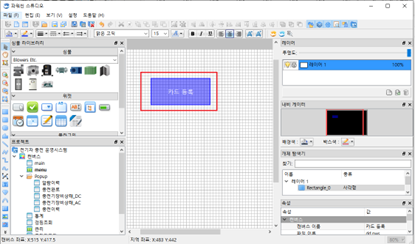

① 파워씬 스튜디오에서 카드정보 관리 팝업을 띄울 개체를 추가합니다.

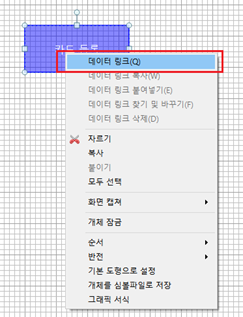

② 개체 선택 후 오른쪽 마우스를 클릭하고 데이터 링크를 선택합니다.

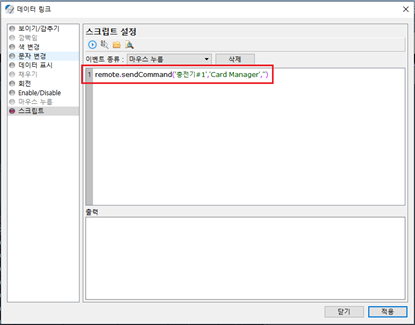

③ 스크립트 설정 탭에서 remote.sendCommand(‘디바이스명’,’Card Manager’, ‘’)를 입력합니다.

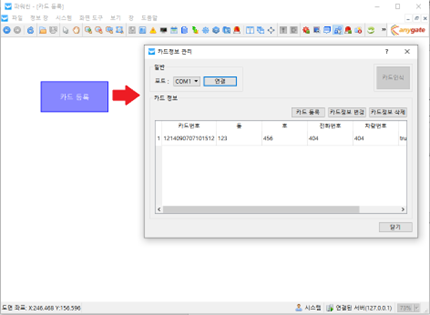

④ HMI실행 후 ①에서 추가한 개체를 클릭하고, 카드 정보를 등록합니다.
