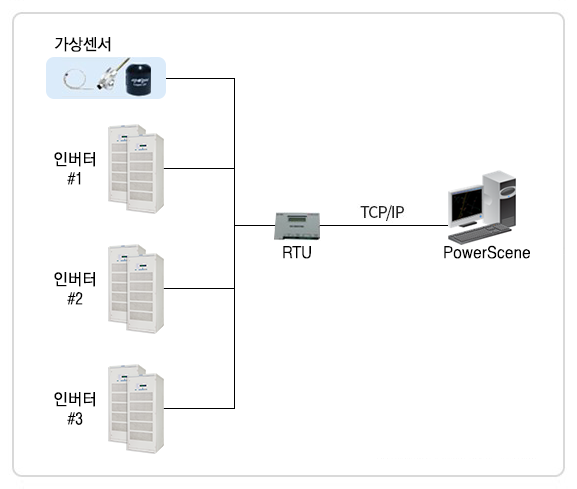

한양전공 RTU 드라이버는 전용 통신 드라이버로서 한양전공사의 인버터, 기상센서 데이터 수집 RTU와 통신할 때 사용합니다. RTU가 설치된 현장별로 RTU에 연결된 장비 구성과 장비의 주소를 확인하신 후에 드라이버를 입력해야 합니다.




통신채널 설정

① 통신 채널 항목을 선택 후 추가합니다.

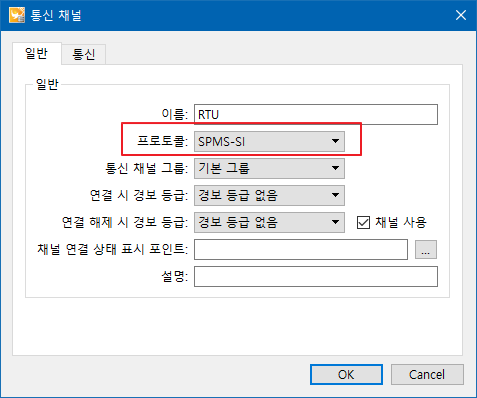

② 프로토콜 항목에서 ‘SPMS-SI’을 선택합니다.




③ 통신 탭을 선택해 통신 정보를 입력합니다.

한양전공 RTU 드라이버는 RTU -> 파워씬으로 접속하는 방식입니다. 통신 주소를 입력하기 전에 RTU 설치 업체와 협의하여 통신할 PC의 아이피와 포트 정보를 확인해야 합니다.



항목 이름

설명

통신 종류

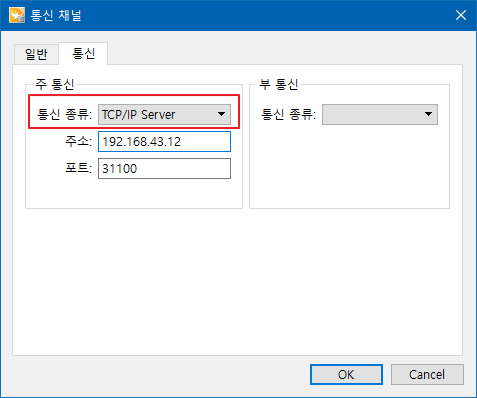

‘TCP/IP Server’를 선택합니다.

주소

파워씬이 설치될 PC의 IP를 입력합니다.

포트

RTU 설치 업체와 협의해 RTU에서 PC로 접속할 포트를 입력합니다.

기본 값은 31100 입니다.


디바이스 설정

① 디바이스 항목을 선택 후 추가합니다.

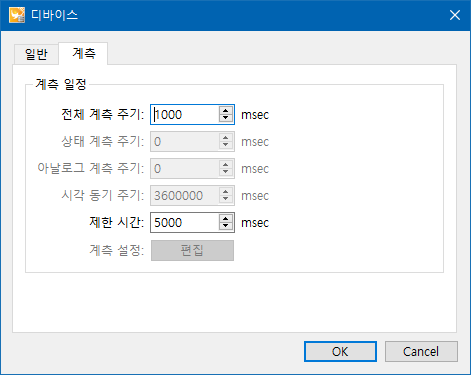

한양전공 RTU와의 데이터 교신은 [RTU] -> [파워씬]으로 주기적으로 데이터를 전송하는 방식입니다. 따라서 계측 주기는 설정하지 않습니다.





주소 테이블

 한양전공 RTU 드라이버는 전용 드라이버로서 RTU를 통해 RTU와 연결된 인버터 혹은 기상센서의 데이터를 읽어 올 수 있습니다. 인버터와 기상센서의 데이터 항목은 고정되어 있으며 아래 표를 참고해 입력하시면 됩니다. 데이터 입력 시 장비 구분은 아래 표의 ‘장치 주소 ‘를 통해 구분되며, 인버터에 연결된 장치의 주소를 사전에 알고 있어야 합니다.


  • 상태/아날로그 포인트의 “데이터구분” 항목 설정 불필요
  • 상태/아날로그 포인트의 입력 주소는 아래 표를 참조하여 입력합니다.

기상센서 데이터 리스트

아날로그 포인트 ('아이템 구분'에 Analog Input 선택)

순번

이름

주소 A

단위

스케일

1

외부온도

S.장치주소.0

℃

1

2

모듈온도

S.장치주소.1

℃

1

3

경사 일사량

S.장치주소.2

W/m2

1

4

수직 일사량

S.장치주소.3

W/m2

1

인버터 데이터 리스트

아날로그 포인트 ('아이템 구분'에 Analog Input 선택)

순번

이름

주소 A

단위

스케일

1

DC 전압1

I.장치주소.0

V

0.1

2

DC 전류1

I.장치주소.1

A

0.1

3

DC 전력1

I.장치주소.2

kW

0.001

4

DC 전압2

I.장치주소.3

V

0.1

5

DC 전류2

I.장치주소.4

A

0.1

6

DC 전력2

I.장치주소.5

kW

0.001

7

전류 R

I.장치주소.6

A

0.1

8

전류 S

I.장치주소.7

A

0.1

9

전류 T

I.장치주소.8

A

0.1

10

출력전력

I.장치주소.9

kW

0.001

11

유효전력

I.장치주소.10

kW

0.001

12

효율

I.장치주소.11

%

0.1

13

역율

I.장치주소.12

pF

0.01

14

주파수

I.장치주소.13

Hz

0.01

15

선간전압 R-S

I.장치주소.14

V

0.1

16

선간전압 S-T

I.장치주소.15

V

0.1

17

선간전압 T-R

I.장치주소.16

V

0.1

18

Co2 저감량

I.장치주소.17

Ton(kg)

1

19

누적발전량

I.장치주소.18

kWh

0.00006

20

피상전력량

I.장치주소.19

kVA

0.001

21

무효전력량

I.장치주소.20

kVAR

0.001

22

발전시간

I.장치주소.21


1


상태 포인트

순번

이름

주소 A

비고

1

운전상태

I.장치번호.22.0
  • 1 : Ready
  • 2 : BST_ON
  • 3 : EXT_ON
  • 4 : MC_ON
  • 5 : INV_ON
  • 6 : INV_SB
  • 7 : Fault

2

모드

I.장치번호.22.1
  • 0 : 계통연계
  • 1 : 단독

3

MC failure(MC 고장)

I.장치번호.23.1
  • 0 : 정상
  • 1 : 발생

4

Line Voltage Check (독립 운전이상)

I.장치번호.23.2

5

Emergency stop (인버터비상정지)

I.장치번호.23.3

6

PV ground fault (PV지락)

I.장치번호.23.4

7

UF Inverter (계통 부족주파수)

I.장치번호.23.5

8

OF Inverter (계통 과주파수)

I.장치번호.23.6

9

UV Inverter (계통 저전압)

I.장치번호.23.7

10

OV Inverter (계통 과전압)

I.장치번호.23.8

11

Island (계통정전)

I.장치번호.23.9

12

PV over voltage (PV 과전압)

I.장치번호.23.10

13

IGBT error (IGBT 에러)

I.장치번호.23.11

14

OC Converter (컨버터 과전류)

I.장치번호.23.12

15

OC Inverter (인버터 과전류)

I.장치번호.23.13

16

DC over voltage (DC Link 과전압)

I.장치번호.23.14

17

Overheat (인버터 과열)

I.장치번호.23.15
