파나소닉 조명/제어 시스템 외부 인터페이스 드라이버

파나소닉 조명제어 시스템 연동 드라이버는 전용 드라이버로서 파나소닉의 조명 제어 시스템과 연동해 조명 제어를 할 때 사용됩니다.

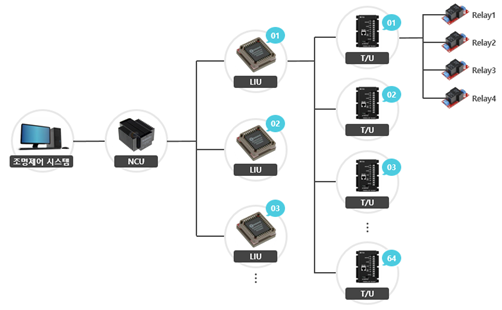

조명제어 시스템 구성

① 통신 채널 항목을 선택 후 추가합니다.

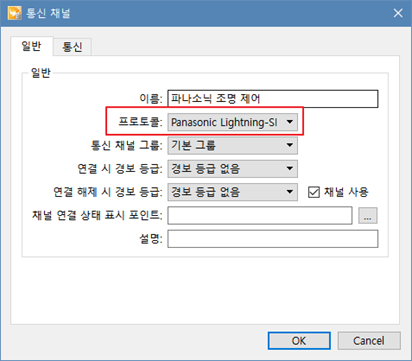

② 프로토콜 항목에서 "Panasonic Lightning-SI"를 선택합니다.

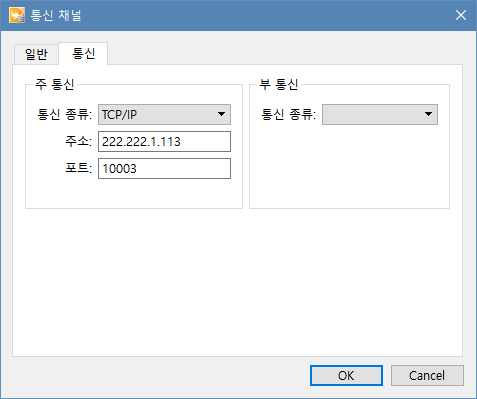

③ 통신 탭을 선택해 연결 정보를 입력합니다.

항목 이름	설명
통신 종류	'TCP/IP' 를 선택합니다.
주소	시스템의 IP 주소를 입력합니다.
포트	포트번호를 입력합니다. 기본 값은 10003 입니다. 연결 오류가 발생하는 경우 파나소닉 조명 제어 시스템에 설정된 포트 번호를 확인합니다.

① 디바이스 항목을 선택 후 추가합니다.

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

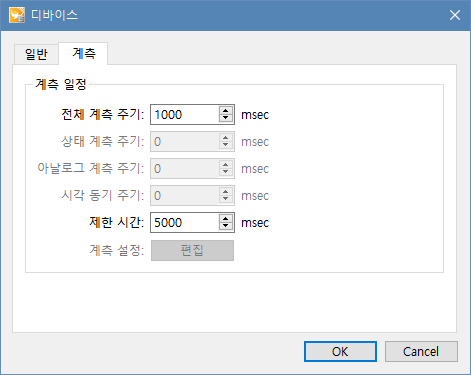

③ 계측 탭에서 계측 주기를 선택합니다.

계측 탭에 대한 항목설명은 다음과 같습니다.

파나소닉 조명 제어 시스템의 데이터 구분은 데이터 코드로 구분합니다. 통신 드라이버 연동 시 파나소닉 조명 제어 시스템에 입력된 데이터 리스트를 참고해서 입력해야 합니다.

데이터 별로 설정된 데이터 코드를 확인해 파워씬의 포인트 항목에 맞게 입력합니다. 데이터 코드 구성은 ‘포인트 종류’, ‘NCU 번호’, ‘LIU 번호’, ‘포인트 구분 번호’, ‘릴레이 번호’로 구성됩니다.

기기 코드의 설명은 다음과 같습니다.

항목	설명
포인트 종류	조명 시스템내의 포인트 종류입니다. 코드값은 다음과 같습니다. 200: 조명 포인트 260: 그룹 포인트 270: 패턴 포인트
NCU 번호	포인트가 속한 NCU 번호
LIU 번호	포인트가 속한 LIU 번호
포인트 번호	장치 코드가 조명 포인트인 경우 -> TU번호(1~64) 장치 코드가 그룹 포인트인 경우 -> 그룹번호(1~128) 장치 코드가 패턴 포인트인 경우 -> 패턴번호(1~72)
릴레이 번호	포인트 종류가 릴레이인 경우 -> TU 에 연결된 릴레이 번호(1~4) 포인트 종류가 그룹 포인트 혹은 패턴 포인트인 경우 사용 안 함

상태 포인트의 주소 필드에 ‘주소 테이블’의 장치 코드를 입력해 릴레이, 그룹, 패턴의 상태 값을 읽어 오거나 제어할 수 있습니다. 입력하는 항목은 다음과 같습니다.

주소 필드	설명
A(M)	기기 코드 : 데이터의 기기 코드를 입력합니다. 기기 코드 형식은 다음과 같습니다. 포인트 종류.NCU 번호.LIU 번호.포인트 번호.릴레이 번호 각 코드의 설명은 '주소 테이블'을 참고하시면 됩니다. 장치 코드 별로 입력 예는 아래와 같습니다. 장치 코드가 조명 포인트인 경우 예) 200.1.1.1.4 -> 1번 NCU, 1번 LIU, 1번 TU의 4번 조명 포인트 예) 200.1.1.2.1 -> 1번 NCU, 1번 LIU, 2번 TU의 1번 조명 포인트 장치 코드가 그룹 포인트인 경우 예) 260.1.1.2 -> 1번 NCU, 1번 LIU, 2번 그룹 포인트 장치 코드가 패턴 포인트인 경우 예) 270.1.1.2 -> 1번 NCU, 1번 LIU, 2번 패턴 포인트
B	사용 안 함
C	사용 안 함
D	사용 안 함

주소 필드	설명
A(M)	기기 코드 : 데이터의 기기 코드를 입력합니다. 기기 코드 형식은 다음과 같습니다. 포인트 종류.NCU 번호.LIU 번호.포인트 번호.릴레이 번호 각 코드의 설명은 '주소 테이블'을 참고하시면 됩니다. 장치 코드 별로 입력 예는 아래와 같습니다. 장치 코드가 조명 포인트인 경우 예) 200.1.1.1.4 -> 1번 NCU, 1번 LIU, 1번 TU의 4번 조명 포인트 예) 200.1.1.2.1 -> 1번 NCU, 1번 LIU, 2번 TU의 1번 조명 포인트 장치 코드가 그룹 포인트인 경우 예) 260.1.1.2 -> 1번 NCU, 1번 LIU, 2번 그룹 포인트 장치 코드가 패턴 포인트인 경우 예) 270.1.1.2 -> 1번 NCU, 1번 LIU, 2번 패턴 포인트
B	사용 안 함
C	사용 안 함
D	사용 안 함

아날로그 포인트는 사용하지 않습니다.
