다쓰테크 태양광 인버터 드라이버

다쓰테크 태양광 인버터 드라이버는 전용 통신 드라이버로서 다쓰테크사의 태양광 인버터와 센서박스에 연결할 때 사용합니다.

통신채널 설정

① 통신 채널 항목을 선택 후 추가합니다.

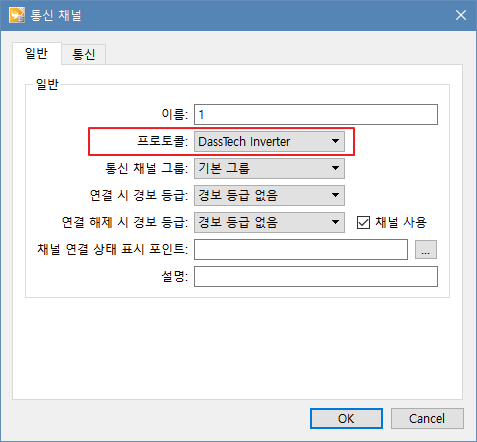

② 프로토콜 항목에서 "DassTech Inverter"를 선택합니다.

③ 통신 탭을 선택해 연결하려는 장치에 맞는 통신 설정 정보를 입력합니다.

디바이스 설정

① 디바이스 항목을 선택 후 추가합니다.

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

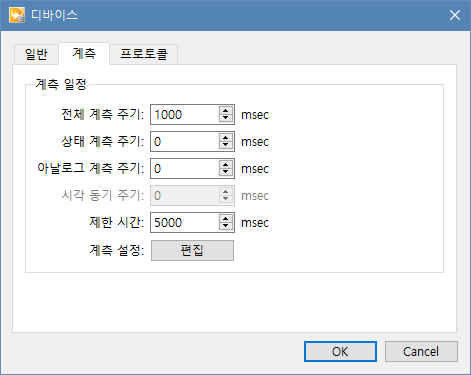

③ 계측 탭에서 계측 주기를 선택합니다.

계측 탭에 대한 항목설명은 다음과 같습니다.

항목 이름	설명
전체 계측주기	설정한 주기에 따라 인버터의 전체 데이터를 읽어 옵니다.
상태 계측주기	사용하지 않습니다.
아날로그 계측 주기	사용하지 않습니다.
시각 동기 주기	사용하지 않습니다.
제한 시간	데이터 요청 후 데이터 응답 대기 시간입니다.

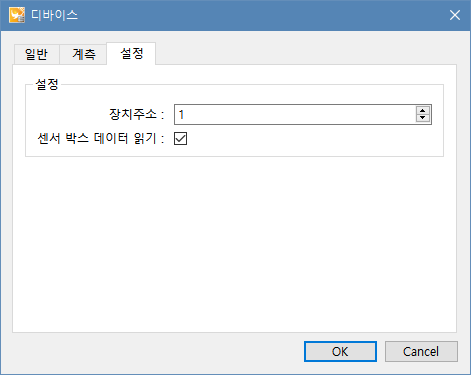

④ 설정 탭을 선택해 항목을 입력합니다.

설정 탭의 입력 항목은 다음과 같습니다.

항목 이름

설명

장치주소

인버터의 주소를 입력합니다.

※ 입력한 정보가 인버터에 설정된 주소와 일치하지 않을 경우 통신이 되지 않습니다.

센서 박스 데이터 읽기

인버터에 센서박스(일사량, 온도 계측 장치)가 연결되어 있으면 선택합니다.

주소 테이블

다쓰테크 인버터 드라이버는 전용 드라이버로서 인버터에서 읽어 올 수 있는 데이터가 고정되어 있습니다. 인버터와 통신 시 제어하는 항목은 없으며 데이터를 읽어볼 수만 있습니다. 인버터에서 읽어 올 수 있는 데이터와 포인트에 읽어올 데이터를 설정하는 방법은 다음과 같습니다.

상태/아날로그 포인트의 "데이터구분" 항목 설정 불필요
상태/아날로그 포인트의 입력 주소 A/B 는 아래 표를 참조하여 입력합니다.
아날로그 포인트의 단위 및 소수점 설정은(스케일은 설정하지 않습니다.) 아래 아날로그 표를 참조하시기 바랍니다.

상태 포인트

순번

이름

주소 A

주소 B

비고

계통 상태(Line power loss)

612

0: 정상
1: 불량

인버터 발전 상태

612

0: 발전
1: 정지

고장 상태

612

고장 상태 코드 표

알람 번호	알람 설명
0	정상 상태
1	누설 전류 검출
2	시스템 과열 (단상 95도, 삼상 85도)
3	DC OVER VOLTAGE - MPPT 연산오류나 PV 과전압
4	MC ERROR - 계통과 연결하는 MC의 오작동 3상만
5	DC LINK ERROR - DC-LINK 센싱 불량
6	OVER CURRENT - 출력 과전류
7	PV ERROR - PV 모듈 배선의 역 결선
8	LINE CONNECTED - STAND ALONE 시 계통 연결
9	OVER CUR.2 - 출력 IGBT 과전류
10	OVER CUR.2(2) - 출력 IGBT(2) 과전류 3상만
11	OVER CUR.2(3) - 출력 IGBT(3) 과전류 3상만
12	OVER CUR.2(4) - 출력 IGBT(4) 과전류 3상만
13	REVERSE PHASE - 계통 배선의 역 결선 3상만

아날로그 포인트 ('아이템 구분'에 Analog Input 선택)

순번	이름	주소 A	주소 B	단위	비고
1	수평일사량	526	1	W/m2	센서 박스 연결 시 사용
2	경사일사량	526	2	W/m2
3	대기온도	526	3	°C
4	표면온도	526	4	°C
5	상 정보	17	1		단상: 1, 삼상: 3
6	인버터 용량	17	2		예) 3kW 인버터: 30
7	계통 전압	17	3	V
8	PV 전압	12	1	V
9	PV 전류	12	2	0.1A
10	PV 발전전력	12	3	0.1kW
11	RS 선간 전압	222	1	V
12	ST 선간 전압	222	2	V
13	TR 선간 전압	222	3	V
14	계통 주파수	222	4	0.1Hz
15	R 상 전류	321	1	0.1A
16	S 상 전류	321	2	0.1A
17	T 상 전류	321	3	0.1A
18	인버터 출력 전력	419	1	0.1kW
19	누적 발전량	419	2	kWh
