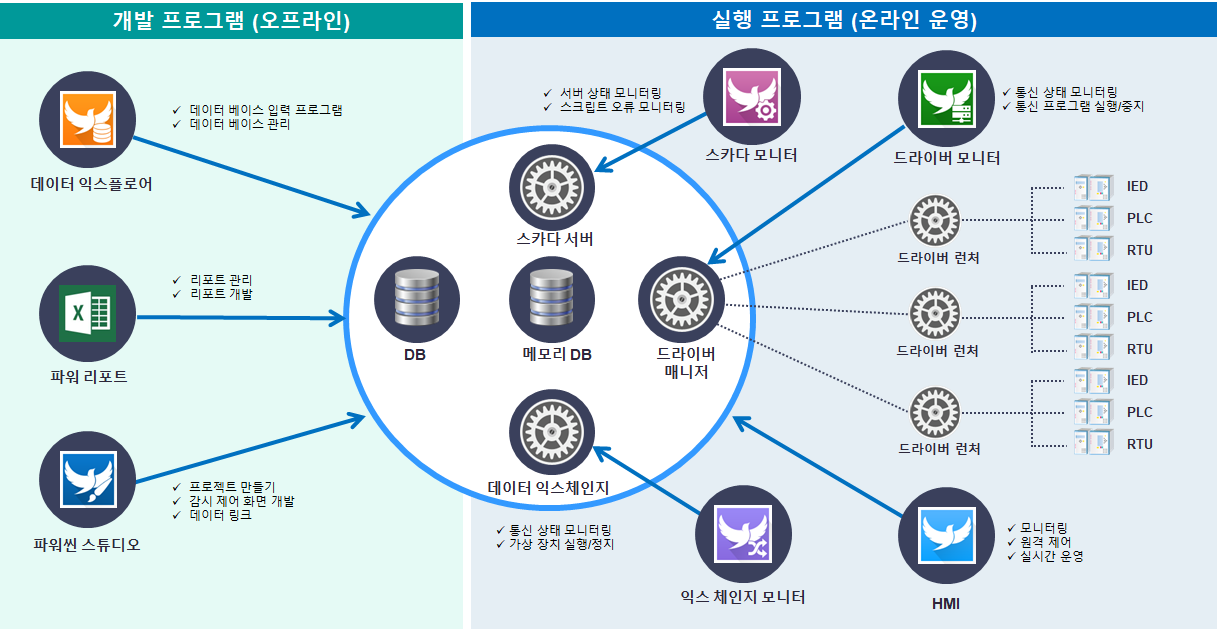

파워씬 시스템은 프로그램 기능에 따라 여러 개의 프로그램으로 구성되어 있습니다. 그리고 작업 용도에 따라 개발용 프로그램과 실행용 프로그램으로 구성됩니다. 각 용도에 따라 구성된 프로그램의 목록은 다음과 같습니다.


개발 프로그램

개발 프로그램은 파워씬을 이용해 시스템을 개발 할 때 사용하는 프로그램 입니다. 파워씬의 개발용 프로그램 구성은 아래와 같습니다.

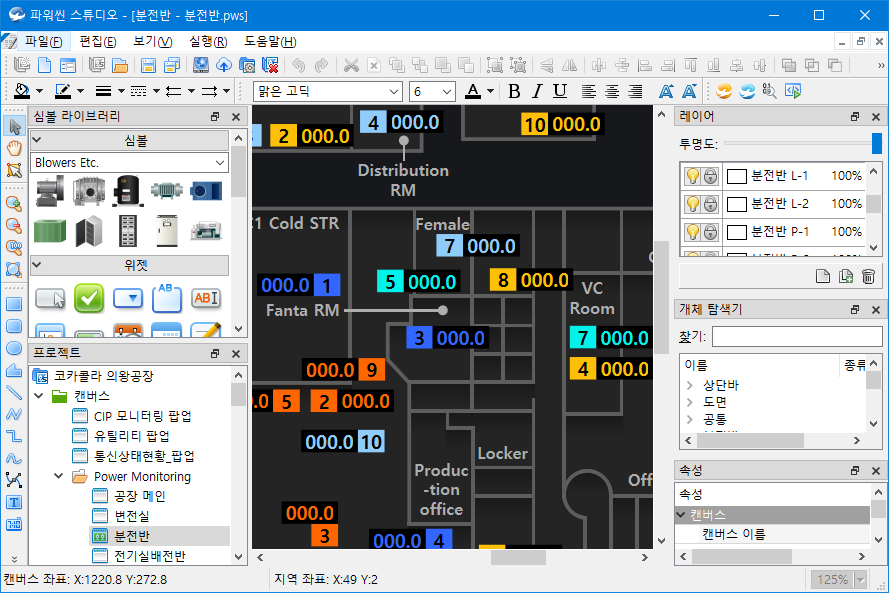

파워씬 스튜디오

파워씬의 감시/제어 화면 개발을 위한 그래픽 편집 프로그램 입니다.

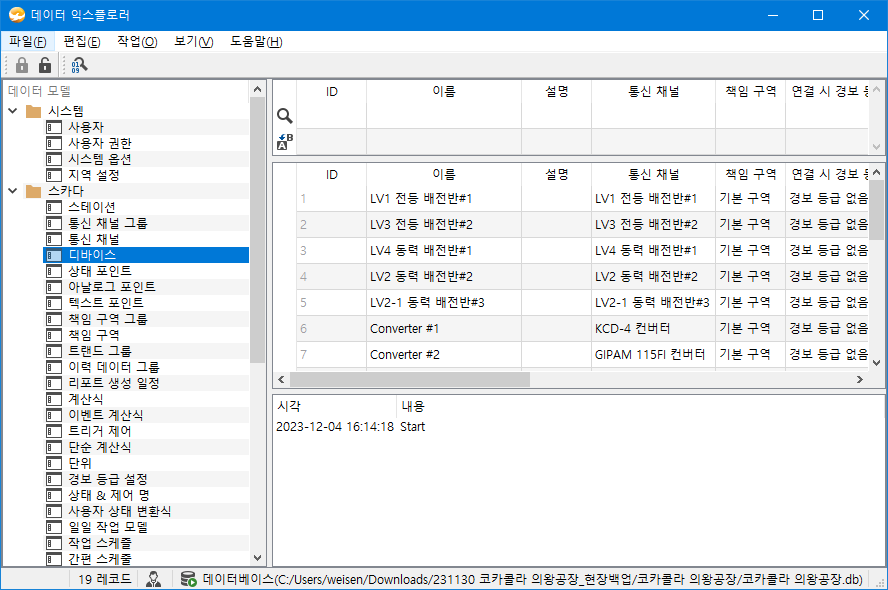

데이터 익스플로어

파워씬의 데이터 베이스 구축 및 관리 프로그램 입니다.

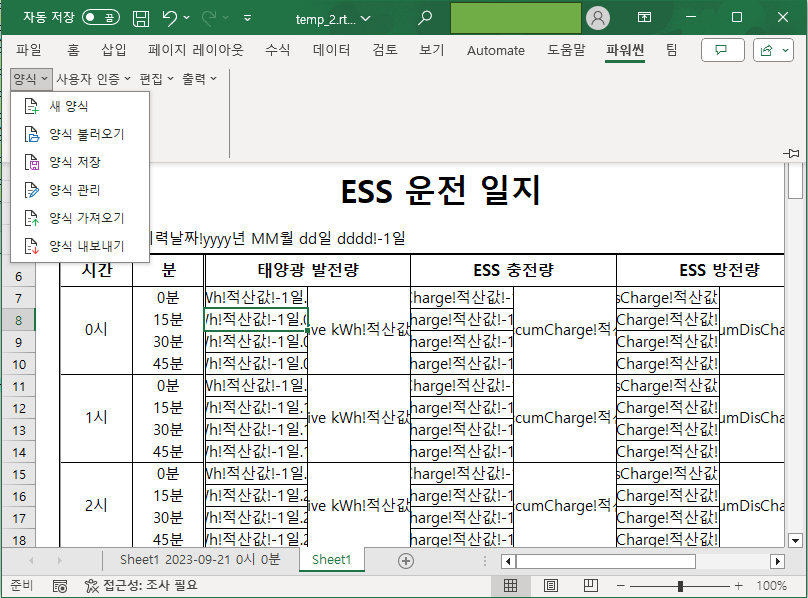

파워 리포트

파워씬의 리포트 개발 및 관리 프로그램 입니다. Excel 추가 기능 형식으로 실행 됩니다.


실행 프로그램

실행 프로그램은 파워씬 개발 프로그램에서 제작한 프로젝트를 구동해 실시간 운전에 사용되는 프로그램 입니다. 실행 프로그램들은 프로그램 기능에 따라 서버 프로그램과 클라이언트 프로그램으로 나뉘어 집니다.


서버 프로그램

서버 프로그램은 프로그램 모양을 가진 GUI 프로그램이 아닌, 백 그라운드에서 실행되어 내부적으로 데이터를 처리하는 프로 그램입니다. 파워씬의 서버 프로그램들은 윈도우 서비스 형태로 실행되며, 파워씬 설치 프로그램으로  프로그램을 설치 할 때 윈도우 서비스에 등록 됩니다.

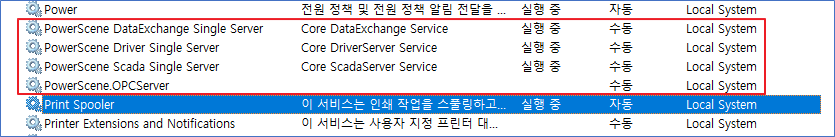

<윈도우 서비스 관리자>

파워씬의 서버 프로그램과 프로그램 별 기능은 아래와 같습니다.

프로그램 이름

기능

스카다 서버

파워씬의 데이터 처리 서버 프로그램 입니다. 시스템 내의 서버 기능을 담당하며, 알람 처리, 데이터 로그 기록, 계산 로직 실행 등의 작업을 내부적으로 실행 합니다.

드라이버 매니저

PLC, 파워 미터, RTU, 계전기, IED, 태양광 인버터, ESS 등과 같은 계측 설비와 통신해 데이터를 취득하고 제어 명령을 전송 하는 통신 프로그램 입니다. 모드 버스, DNP, IEC 61850, OPC 등과 같은 프로토콜을 지원 합니다. 서비스 형태로 실행되며 통신 상태를 모니터링 할 수 있는 프로그램을 제공 합니다.

익스 체인지 서버

파워씬의 데이터를 모드버스, OPC, DNP 와 같은 표준 프로토콜을 이용해 외부 시스템과 인터페이스에 사용되는 G/W 역할을 하는 프로그램 입니다. 서비스 형태로 실행되며 통신 상태를 모니터링 할 수 있는 프로그램을 제공 합니다.

NMS 서버

파워씬의 시스템 이중화 관리 프로그램 입니다. 파워씬 라이트에는 포함되지 않고 파워씬 네트워크 버전에만 포함됩니다.


클라이언트 프로그램

클라이언트 프로그램은 서버 프로그램에 연결해 사용하는 GUI 프로그램 입니다. 클라이언트 프로그램을 이용해 현장에 설치된 설비를 실시간 모니터링 하거나, 서버 프로그램을 실행 및 종료 할 수 있습니다. 그리고 서버 프로그램의 운전 상태나, 서버 프로그램에 프로그램 명령을 전달 할 수도 있습니다. 파워씬의 클라이언트 프로그램과 프로그램 별 기능은 아래와 같습니다.

프로그램 이름

기능

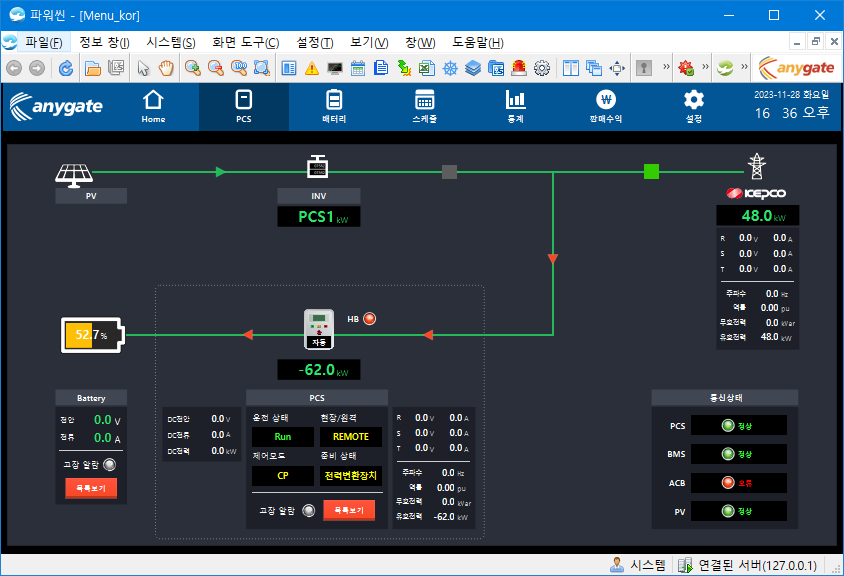

HMI

파워씬의 실시간 모니터링 HMI 프로그램 입니다. HMI 프로그램을 이용해 실시간 모니터링과 설비 제어, 스케즐 설정과 같은 운영 작업을 할 수 있습니다.

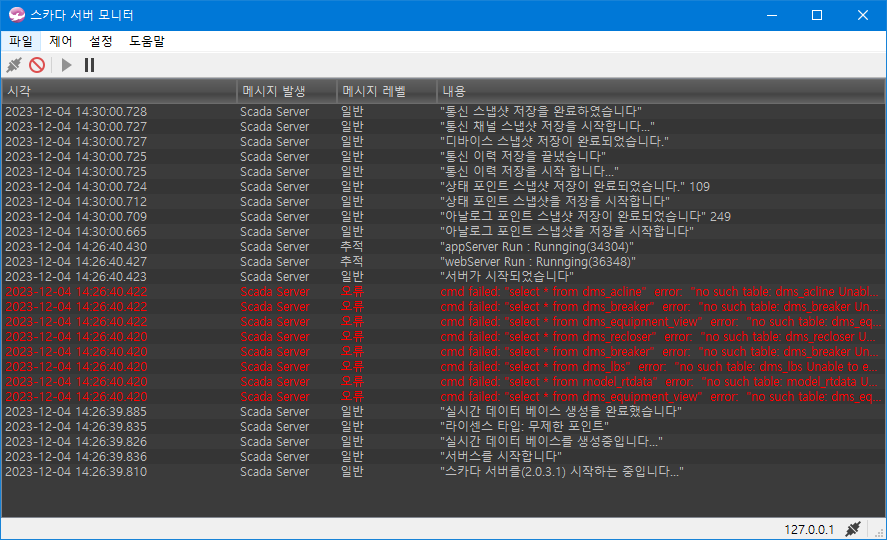

스카다 모니터

스카다 서버에 접속하여 스카다 서버의 실행 상태를 확인할 수 있습니다.

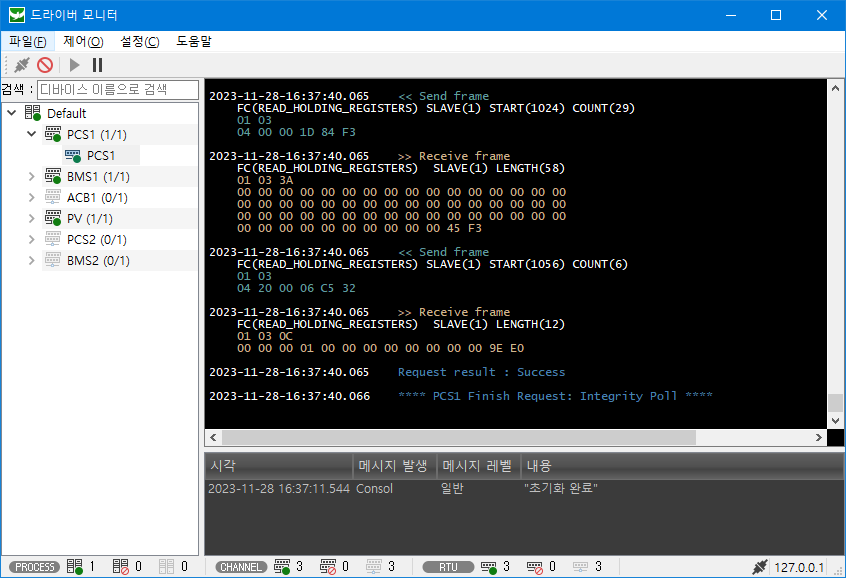

드라이버 모니터

드라이버 서버에 접속하여 장비들과의 통신 상태를 모니터링 할 수 있습니다.

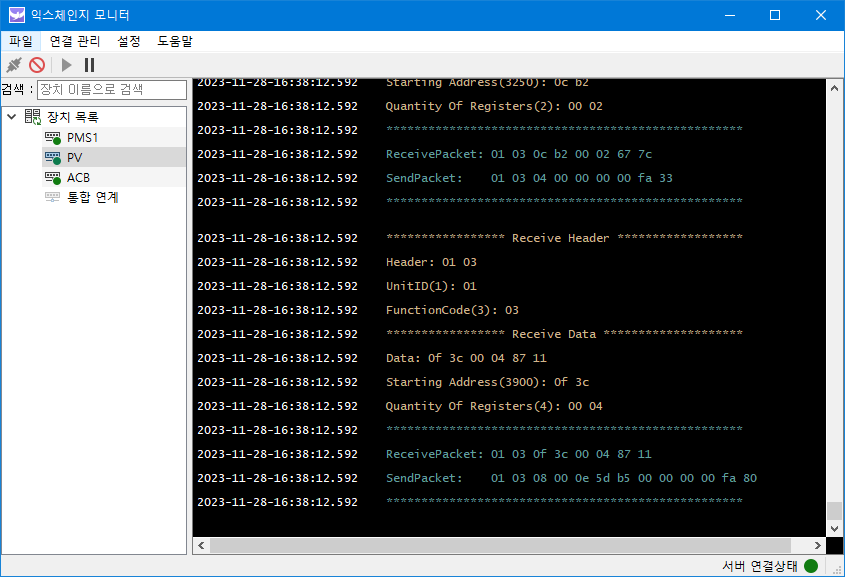

익스체인지 모니터

익스 체인지 서버에 접속하여 외부 시스템과의 통신 상태를 모니터링 할 수 있습니다.

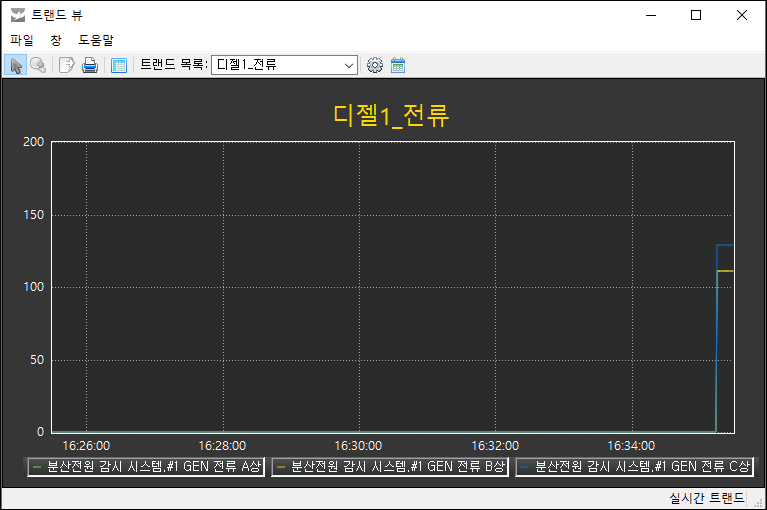

트랜드 뷰

파워씬의 실시간/이력 트랜드 조회 프로그램 입니다.

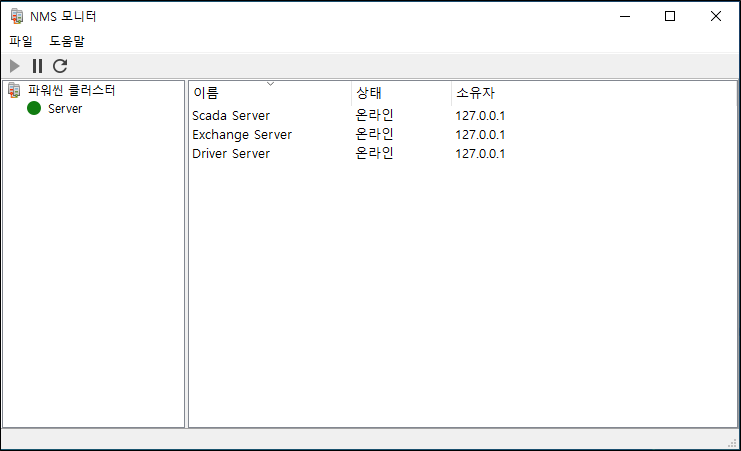

NMS 모니터

NMS 서버에 접속하여 시스템 이중화 상태 및 프로그램의 실행 상태 정보를 표시 합니다.
