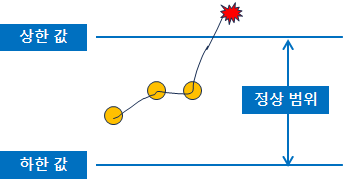

본 항목은 아날로그 포인트의 값 변화에 따라 경보를 발생 하게 할 경우 입력 하는 항목 입니다. 아날로그 포인트는 데이터 값이 설정한 정상 범위를 초과한 경우 경보를 발생 합니다. 아날로그 경보는 데이터의 허용 범위에 따라서 '주의', '위험' 레벨로 구분해 설정 할 수 있습니다.

포인트에 경보 기능을 사용하지 않는 경우 경보 설정 정보를 입력 하지 않습니다.

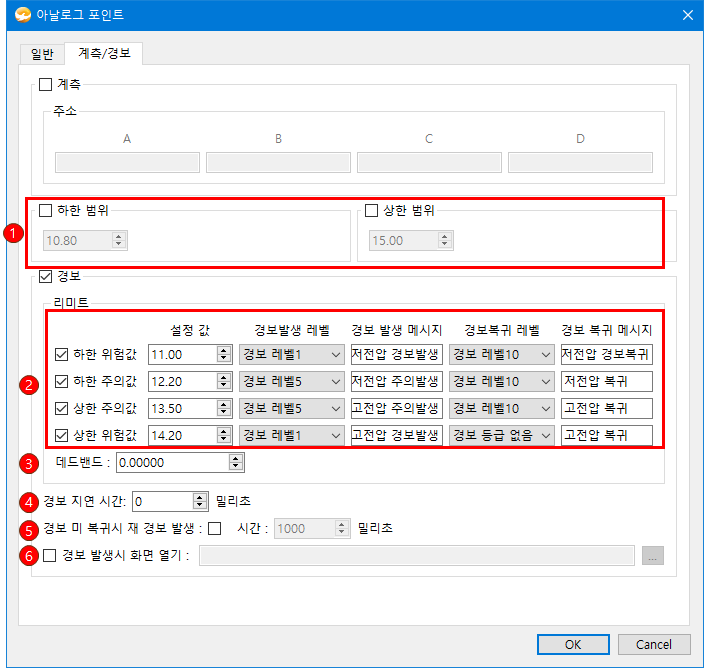

경보 관련 입력 항목은 다음과 같습니다.

(1) 상.하한 범위

상.하한 범위를 설정하면 데이터 값이 설정 범위를 초과 했을 때 포인트의 데이터 값을 갱신 하지 않고 계측한 값을 버려 버립니다.

이는 현장 장치의 기기 이상 혹은 센서 이상에 의해 비정상 데이터가 수집 될 경우 아날로그 이력 값이 비정상적으로 계산 되는 것을 방지하기 위해 사용할 수 있습니다.

(2) 경보 설정

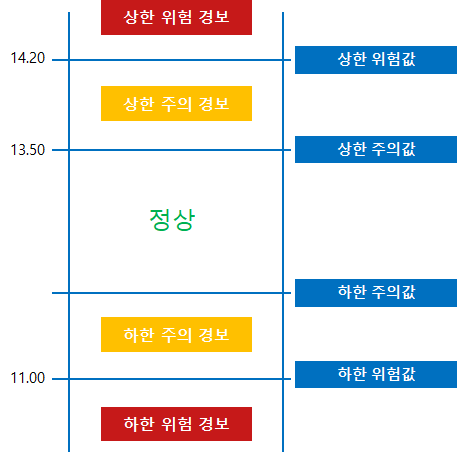

주의 범위와 위험 범위를 설정해 데이터 값이 범위를 초과 했을 때 경보를 발생 시킵니다. 아래 그림은 주위, 위험 설정 값에 따라 발생하는  경보를 설명한 그림입니다.

경보 설정 시 입력하는 항목은 다음과 같습니다.

  • 상.하한 주의값
  • 상.하한 위험값
  • 경보가 발생 했을 때의 경보 등급과 경보가 정상 복귀 했을 때 경보 등급 (위험도)
  • 경보가 발생 했거나 복귀할 때 경보 창에 표시할 추가 메시지

(3) 데드 밴드

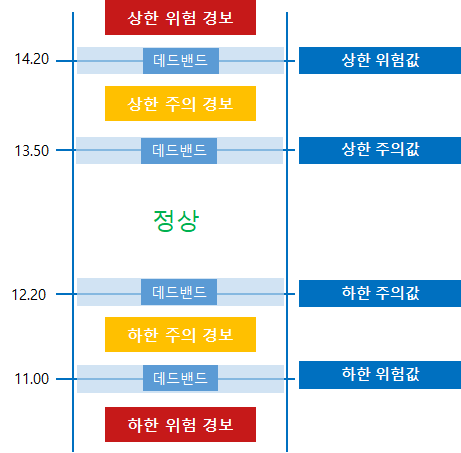

데드 밴드는 일종의 마진 값으로 경보 설정 값 경계에서 아날로그 값이 지속적으로 변화할 경우에 경보의 발생/해제가 연속적으로 처리되는 것을 방지 하기 위해서 데드 밴드를 설정합니다. 데드 밴드를 적용 했을 때의 경보 범위는 다음과 같습니다.

(4) 경보 지연 시간

경보 지연 시간은 경보 발생 후 설정 시간 이내에 경보가 복귀할 경우 화면에 경보를 발생하지 않도록 하는 기능 입니다.

(5) 경보 미 복귀 시 재 경보 발생 시간

경보가 설정한 시간 이내에 복귀 하지 않은 경우, 다시 경보를 발생 합니다.

(6) 경보 발생 시 화면 열기

경보 발생 시 설정한 캔버스 화면을 팝업 시킵니다.
