LS XGT PLC Serial 드라이버
LS XGT PLC Serial 드라이버는 전용 드라이버로서 LS 산전의 XGT PLC 장비와 시리얼로 연결할 때 사용합니다.
통신채널 설정
① 통신 채널 항목을 선택 후 추가합니다.

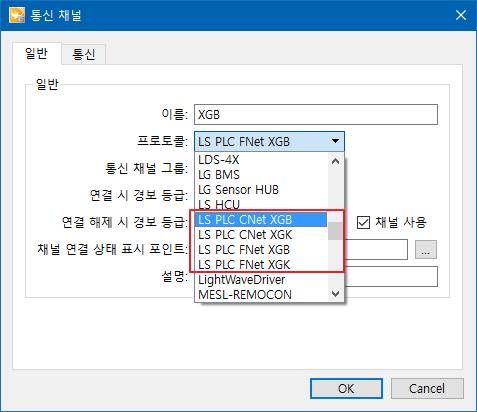

② 프로토콜 항목에서 PLC 기종에 맞게 선택합니다. 선택할 수 있는 항목은 아래와 같습니다.
항목 이름 |
설명 |
LS PLC CNet XGB |
XGB PLC에 연결 시 사용합니다. |
LS PLC CNet XGK |
XGK PLC에 연결 시 사용합니다. |

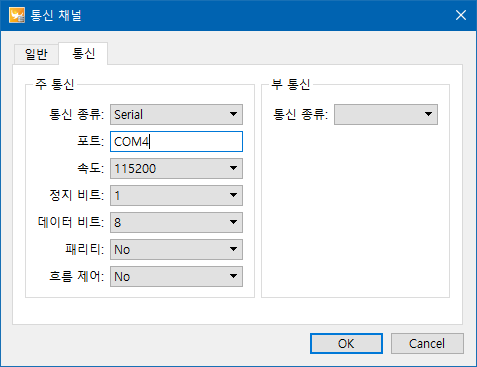

③ 통신 탭을 선택해 통신 종류를 ‘Serial’로 선택한 후 시리얼 통신 정보를 입력합니다.
항목 이름 |
설명 |
통신 종류 |
Serial 을 선택합니다. |
디바이스 설정
① 디바이스 항목을 선택 후 추가합니다.
② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

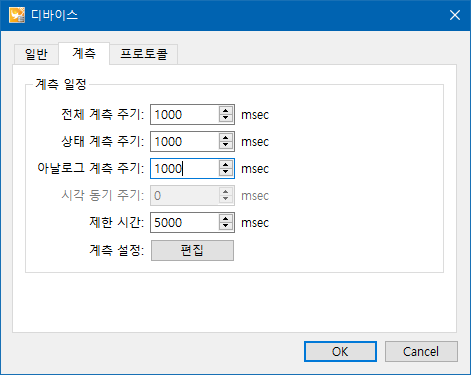

③ 계측 탭에서 계측 주기를 선택합니다.
계측 탭에 대한 항목설명은 다음과 같습니다.
항목 이름 |
설명 |
전체 계측주기 |
설정한 주기에 따라 상태 포인트와 아날로그 포인트에 설정된 주소의 데이터를 읽어 옵니다. |
상태 계측주기 |
설정한 주기에 따라 상태 포인트에 설정된 주소의 데이터를 읽어 옵니다. |
아날로그 계측 주기 |
설정한 주기에 따라 아날로그 포인트에 설정된 주소의 데이터를 읽어 옵니다. |
시각 동기 주기 |
사용하지 않습니다. |
제한 시간 |
데이터 요청 후 데이터 응답 대기 시간입니다. |

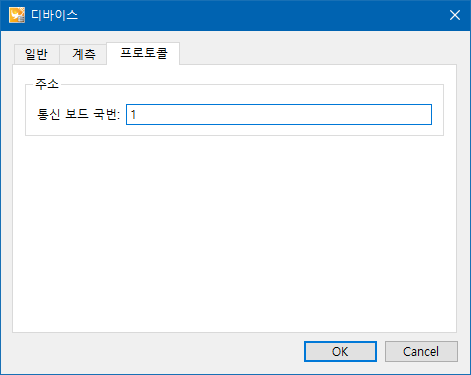

④ 프로토콜 탭을 선택해 통신 보드 국번을 입력합니다.
프로토콜 탭의 입력 항목은 다음과 같습니다.
항목 이름 |
설명 |
통신 보드 국번 |
통신 보드의 국번을 입력합니다. |
주소 테이블
XGT PLC 장비에는 여러 개의 데이터 영역이 있으며 포인트에 데이터 영역의 주소를 설정해 해당 영역의 데이터를 읽어오거나 데이터를 쓸 수 있습니다.
파워씬 LS XGT드라이버에서 지원하는 PLC의 데이터 영역과 포인트의 주소 설정 시 사용되는 영역 코드는 다음과 같습니다.
디바이스 영역 |
데이터 크기 |
속성 |
영역 코드 |
P |
Bit |
Read/Write |
P |
M |
Bit |
Read/Write |
M |
L |
Bit |
Read/Write |
L |
K |
Bit |
Read/Write |
K |
F |
Bit |
Read |
F |
T |
Word |
Read/Write |
T |
C |
Word |
Read/Write |
C |
D |
Word |
Read/Write |
D |
N |
Word |
Read |
N |
상태 포인트 주소 설정
상태포인트에 디바이스의 주소를 설정해 각 영역별 데이터를 읽어 오거나 데이터를 쓸 수 있습니다. 디바이스 영역의 데이터를 읽거나 쓰기 위해서는 주소 필드에 올바른 정보를 입력해야 하며, 상태 포인트를 통해 해당 영역의 비트 데이터를 읽고 쓸 수 있습니다.
상태 포인트의 입력 항목은 다음과 같습니다.
입력 주소 설정 (M: 필수, O: 선택)
주소 필드 |
설명 |
A(M) |
디바이스 영역코드+데이터 주소.비트번호 : 해당 주소의 비트 값을 읽어 옵니다. 예) F90.3 -> F 영역의 90번 주소의 3번 비트 값을 읽습니다. 00000000 00000000 M21.8 -> M 영역의 21번 주소의 8번 비트 값을 읽습니다. 00000000 00000000 |
B |
사용 안 함 |
C |
사용 안 함 |
D |
사용 안 함 |
출력 주소 설정 (M: 필수, O: 선택)
장치를 주소에 값을 쓰기 위해서는 출력 주소에 장치의 주소 정보를 입력합니다. 입력하는 항목은 주소 필드와 펄스 제어 필드입니다.
주소 필드 |
설명 |
A(M) |
디바이스 영역코드+데이터 주소.비트번호 : 해당 주소에 비트 값을 씁니다. 예) D90.3 -> D 영역의 90번 주소의 3번 비트에 값을 씁니다. 00000000 00000000 M21.8 -> M 영역의 21번 주소의 8번 비트에 값을 씁니다. 00000000 00000000 |
B |
사용 안 함 |
C |
사용 안 함 |
D |
사용 안 함 |
펄스 제어 체크 시 On 제어 후 펄스 시간 이후에 자동으로 Off 명령이 전송됩니다.
아날로그 포인트 설정
장치의 아날로그 데이터를 읽거나 쓸 때 입력하는 항목은 다음과 같습니다.

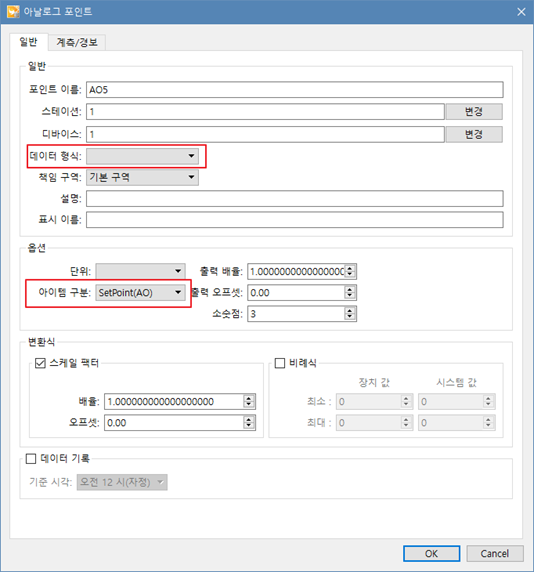

데이터 형식 및 아이템 구분 설정
항목 |
설명 |
||||||||||||||||||
데이터 형식 |
해당 주소에 데이터 읽기/쓰기 시 데이터 형식을 지정합니다. 데이터 형식에 따른 설명은 다음과 같습니다.
|
||||||||||||||||||
아이템 구분 |
데이터의 속성에 따라 다음과 같이 선택합니다.
|
데이터 주소 설정
[계측/경보] 탭을 선택 후 주소 필드에 읽어오거나 쓸 데이터의 주소 필드를 입력합니다.
Analog Input 인 경우
주소 필드 |
설명 |
A(M) |
디바이스 영역코드+데이터 주소 : 해당 주소의 데이터를 읽습니다. 읽기 시 데이터 형식은 '데이터 형식'에 설정된 타입으로 데이터를 읽습니다. 예) M10 -> M 영역의 10번 주소의 데이터를 읽어 옵니다. D21 -> D 영역의 21번 주소의 데이터를 읽어 옵니다. |
B |
사용 안 함 |
C |
사용 안 함 |
D |
사용 안 함 |
SetPoint(AO) 인 경우
주소 필드 |
설명 |
A(M) |
디바이스 영역코드+데이터 주소 : 해당 주소의 데이터를 읽거나 쓸 수 있습니다. 읽거나 쓸 경우 데이터 형식은 '데이터 형식'에 설정된 타입으로 데이터를 읽습니다. 예) M10 -> M 영역의 10번 주소의 데이터를 읽거나 씁니다. D21 -> D 영역의 21번 주소의 데이터를 읽거나 씁니다. |
B |
사용 안 함 |
C |
사용 안 함 |
D |
사용 안 함 |
계측 설정 (옵션)
통신 드라이버에 의한 데이터 계측은 기본적으로 ‘디바이스’의 ‘계측’탭에서 설정한 주기에 따라 실행됩니다. 또한 사용자에 의한 추가적인 데이터 계측 그룹을 만들어 별도의 주기로 데이터를 읽어 올 수 있습니다.
설정 방법은 다음과 같습니다.
① 디바이스의 계측 탭에서 [편집] 버튼을 클릭한 후에 새 계측 그룹을 추가합니다.
② 계측 창에서 ‘이름’, ‘계측 주기’, ’읽어올 데이터’를 선택합니다.
