LS 산전 HCU 드라이버는 전용 드라이버로서 LS산전의 원격검침 장비인 HCU와 연결하는데 사용합니다.

통신채널 설정

① 통신 채널 항목을 선택 후 추가합니다.

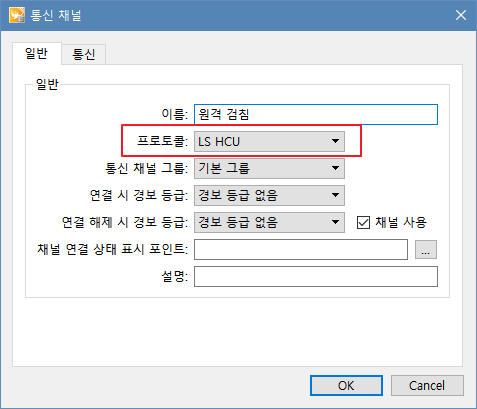

② 프로토콜 항목에서 "LS HCU"를 선택합니다.

③ 통신 탭을 선택해 연결하려는 장치에 맞는 통신 설정 정보를 입력합니다.

디바이스 설정

① 디바이스 항목을 선택 후 추가합니다.

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

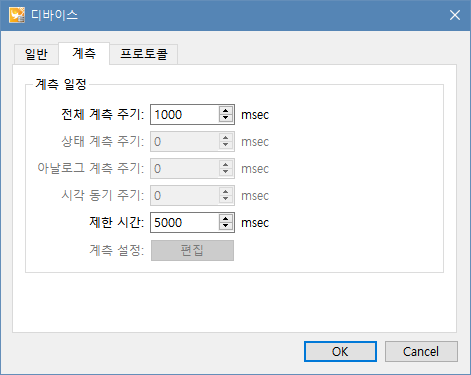

③ 계측 탭에서 계측 주기를 선택합니다.

 계측 탭에 대한 항목설명은 다음과 같습니다.

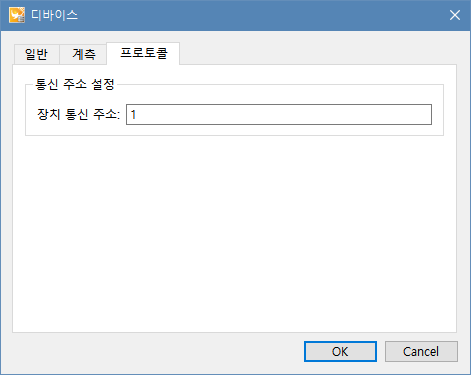

④ 프로토콜 탭을 선택해 항목을 입력합니다.

 프로토콜 탭의 입력 항목은 다음과 같습니다.

주소 테이블

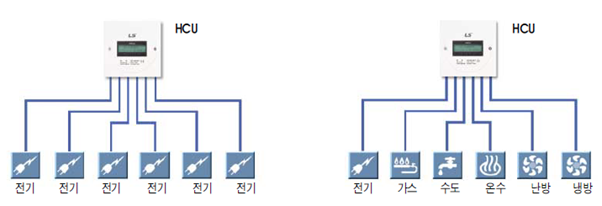

 LS HCU 드라이버는 전용 드라이버로서 HCU의 장비의1~6번 포트에서 검침 정보를 읽어 올 수 있습니다.

 HCU장비와 통신 시 제어하는 항목은 없으며 데이터를 읽어 올 수만 있습니다. HCU에서 계측한 데이터를 설정하는 방법은 다음과 같습니다.

• 아날로그 포인트에만 입력할 수 있습니다.
• 아날로그 포인트의 “데이터구분” 항목 선택은 불필요합니다.
• 아날로그 포인트의 “아이템 구분”에서 ‘Analog Input’을 선택합니다.
• 아날로그 포인트의 주소 A 입력 시 아래 표를 참조해서 입력하시기 바랍니다.
• 아날로그 포인트의 주소 B/C/D는 사용하지 않습니다.

아날로그 포인트
