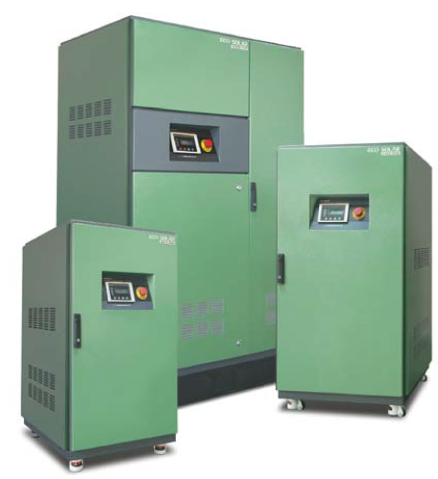

동이 에코스 태양광 인버터 드라이버는 전용 통신 드라이버로서 동이 에코스사의 계통 연계형 태양광 단상.삼상 인버터에 연결할 때 사용합니다.

통신채널 설정

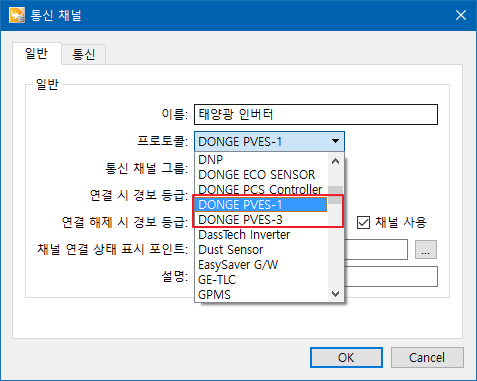

① 통신 채널 항목을 선택 후 추가합니다.

② 프로토콜 항목에서 인버터가 단상인 경우 ‘DONGE PVES-1’를 삼상인 경우에는 ‘DONGE PVES-3’를 선택합니다.




③ 통신 탭을 선택해 연결하려는 장치에 맞는 통신 설정 정보를 입력합니다.


디바이스 설정

① 디바이스 항목을 선택 후 추가합니다.

② 일반 탭의 통신 채널 항목에서 통신 채널 설정에서 입력했던 통신 채널을 선택합니다.

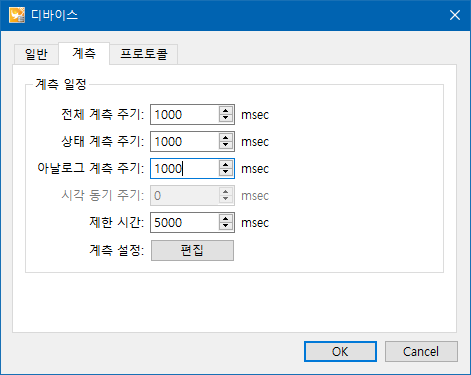

③ 계측 탭에서 계측 주기를 선택합니다.




 계측 탭에 대한 항목설명은 다음과 같습니다.

항목 이름

설명

전체 계측주기

설정한 주기에 따라 인버터의 전체 데이터를 읽어 옵니다.

상태 계측주기

사용하지 않습니다.

아날로그 계측 주기

사용하지 않습니다.

시각 동기 주기

사용하지 않습니다.

제한 시간

데이터 요청 후 데이터 응답 대기 시간입니다.

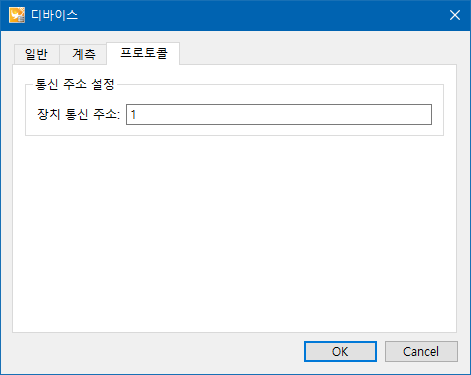

④ 프로토콜 탭을 선택해 통신 보드 국번을 입력합니다.




 프로토콜 탭의 입력 항목은 다음과 같습니다.

항목 이름

설명

장치 통신 주소

인버터의 통신보드 주소를 입력합니다.

※ 입력한 정보가 인버터에 설정된 주소와 일치하지 않을 경우 통신이 되지 않습니다.

주소 테이블

 동이 에코스 인버터 드라이버는 전용 드라이버로서 인버터에서 읽어 올 수 있는 데이터가 고정되어 있습니다. 인버터와 통신 시 제어하는 항목은 없으며 데이터를 읽어 올 수만 있습니다. 인버터에서 읽어 올 수 있는 데이터와 포인트에 읽어올 데이터를 설정하는 방법은 다음과 같습니다.


  • 상태/아날로그 포인트의 “데이터구분” 항목 설정 불필요
  • 상태/아날로그 포인트의 입력 주소A에 아래 표를 참조하여 입력합니다.
  • 아날로그 포인트의 단위 및 소수점 설정은(스케일은 설정하지 않습니다) 아래 아날로그 표를 참조하시기 바랍니다.

상태 포인트 (단상.삼상 공통)

순번

이름

주소 A

비고

1

인버터 운전 상태

0
  • 0 : 정상
  • 1 : 정지

2

계통 전원 손실

1
  • 0 : 정상
  • 1 : 불량

3

과전류

2
  • 0 : 정상
  • 1 : 정지

4

과역

3
  • 0 : 정상
  • 1 : 정지

5

DC 과전압

4
  • 0 : 정상
  • 1 : 정지

6

IGBT 에러

5
  • 0 : 정상
  • 1 : 정지

7

계통 연결

6
  • 0 : 정상
  • 1 : 정지

8

과주파수

7
  • 0 : 정상
  • 1 : 정지

9

저주파수

8
  • 0 : 정상
  • 1 : 정지

10

계통 과전압

9
  • 0 : 정상
  • 1 : 정지

11

계통 저전압

10
  • 0 : 정상
  • 1 : 정지

12

역상

11
  • 0 : 정상
  • 1 : 정지

아날로그 포인트 (단상.삼상 공통)

순번

이름

주소 A

단위

비고

1

계통전압

0

V


2

PV 전압

1

V


3

PV 전류

2

0.1A


4

PV 전력

3

0.1kW


5

A상 전압

4

V


6

B상 전압

5

V


7

C상 전압

6

V


8

계통 주파수

7

0.1Hz


9

A상 전류

8

0.1A


10

B상 전류

9

0.1A


11

C상 전류

10

0.1A


12

누적발전량

11

kWh
