프로젝트 만들기
새로운 시스템을 개발할 때 가장 먼저 프로젝트를 만든 후 시스템 개발 작업을 시작 합니다. 프로젝트를 만드는 과정은 다음과 같습니다.
1.
파워씬 스튜디오를 실행 합니다.

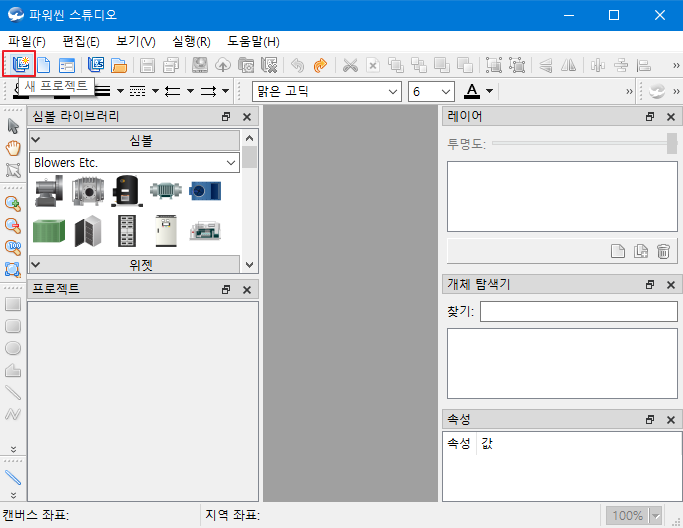

2. 툴 메뉴에서 '새 프로젝트' 버튼을 클릭 합니다.

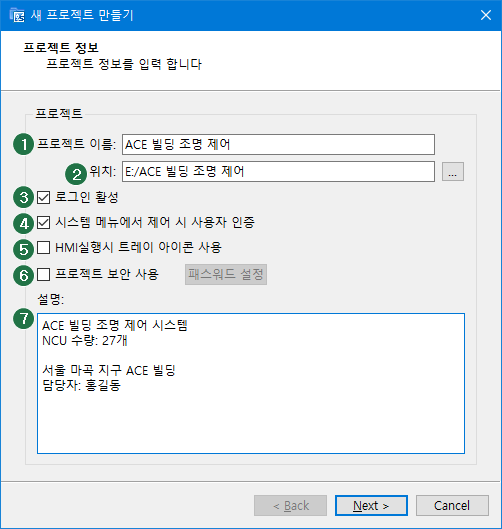

3. 새 프로젝트 만들기 창이 표시 되면 입력 정보를 입력한 후 'Next' 버튼을 클릭 합니다.
(1) 프로젝트 이름 |
프로젝트의 이름을 입력 합니다. |
(2) 위치 |
프로젝트를 저장할 위치를 선택 합니다. |
(3) 로그인 활성 |
프로그램 실행 후 프로젝트를 불러 왔을 때 로그인을 활성화 할지 여부를 활성 합니다. 로그인은 다음과 같은 과정에서 필요 합니다. ※ 파워씬 스튜디오, HMI, 데이터 익스 플로어 실행 후 프로젝트를 불러 왔을 때 로그인이 필요 합니다. 일반적으로 보안을 유지하기 위해 로그인 활성을 사용 합니다. |
(4) 시스템 메뉴에서 제어 시 사용자 인증 |
HMI 프로그램에서 사용자가 작성한 감시 도면(캔버스)이 아닌 프로그램에서 기본적으로 제공하는 메뉴를 통해서 제어 기능을 실행 할 경우 사용자 인증 작업을 할 지 여부를 설정 합니다. |
(5) HMI 실행 시 트레이 아이콘 사용 |
트레이 기능을 사용할지 여부를 선택 합니다. 트레이 기능이 활성화 되면, HMI 실행 중 프로그램 종료 버튼을 눌러 종료 했을 때, 프로그램이 종료되지 않고 트레이 메뉴에서 프로그램이 계속 실행됩니다.
프로그램을 종료 하기 위해서는 트레이 아이콘을 마우스 오른쪽 버튼을 클릭 한 후 '끝내기' 버튼을 눌러 종료 합니다.
시스템이 항상 가동되어야 하는 경우 실수로 프로그램이 종료 되는 것을 방지 하기 위해 '트레이 아이콘 사용' 기능을 활성화 하는 것을 권장 합니다. |
(6) 프로젝트 보안 사용 |

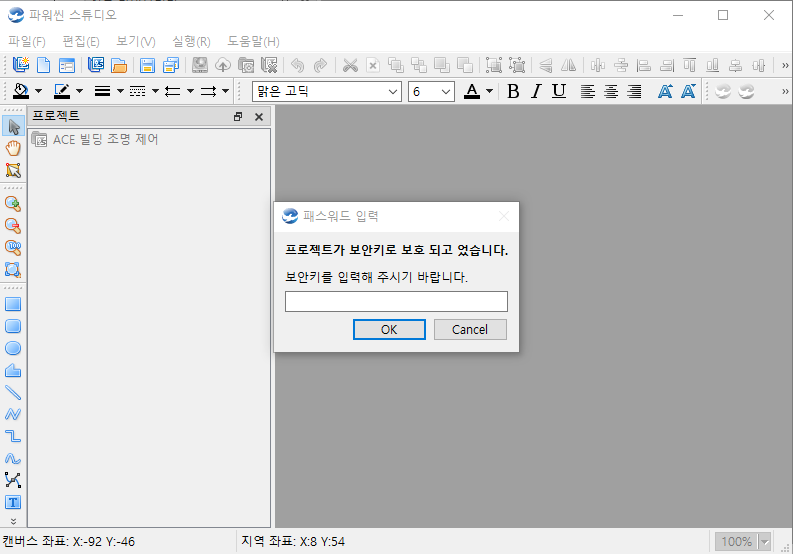

프로젝트 보안이란 프로젝트에 비밀번호를 설정해 누구나 프로젝트를 여는 것을 방지할 때 사용 합니다. 프로젝트 보안을 사용하는 경우 프로젝트를 불러 올 때 설정한 비밀번호를 입력 하는 인증 과정이 필요 합니다. 아래 그림은 보안이 설정된 프로젝트를 열었을 때의 화면 입니다.
|
(7) 설명 |
프로젝트에 관련된 설명을 입력 합니다. |
프로젝트 생성 시 설정한 정보는 나중에 사용자가 원할 때 언제든지 변경 할 수 있습니다.

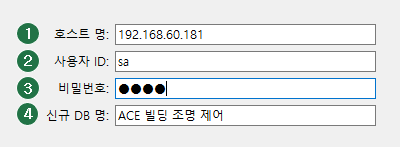

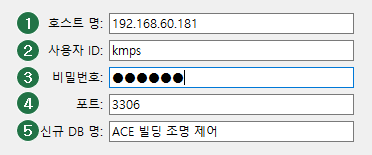

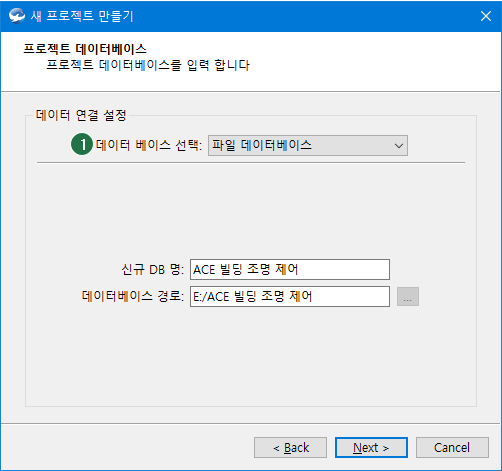

4. 프로젝트의 데이터를 저장할 데이터 베이스 정보를 입력 한 후 'Next' 버튼을 클릭 합니다.
(1) 데이터 베이스 |
프로젝트 데이터를 저장할 데이터 베이스를 선택 합니다.
|

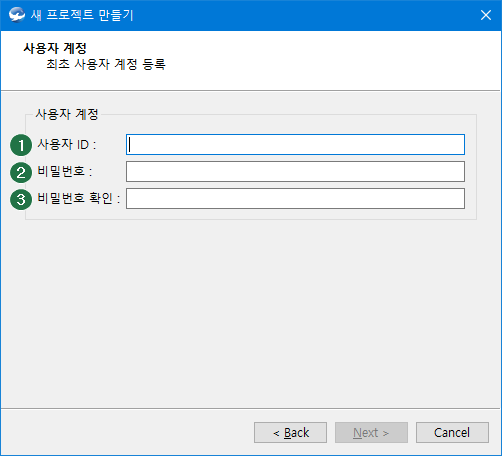

5. 프로젝트에서 사용할 최초 관리자 계정 정보를 입력 후 '다음' 버튼을 누릅니다.
(1) 사용자 ID |
프로젝트에서 사용할 관리자 계정을 입력 합니다. 입력한 계정은 시스템 내에서 모든 권한을 가지며 새로운 사용자 추가나 프로젝트에 대한 데이터와 도면 수정 등을 이용할 수 있습니다. |
(2) , (3) 비밀번호 & 비밀번호 확인 |
계정의 비밀 번호를 입력 합니다. |

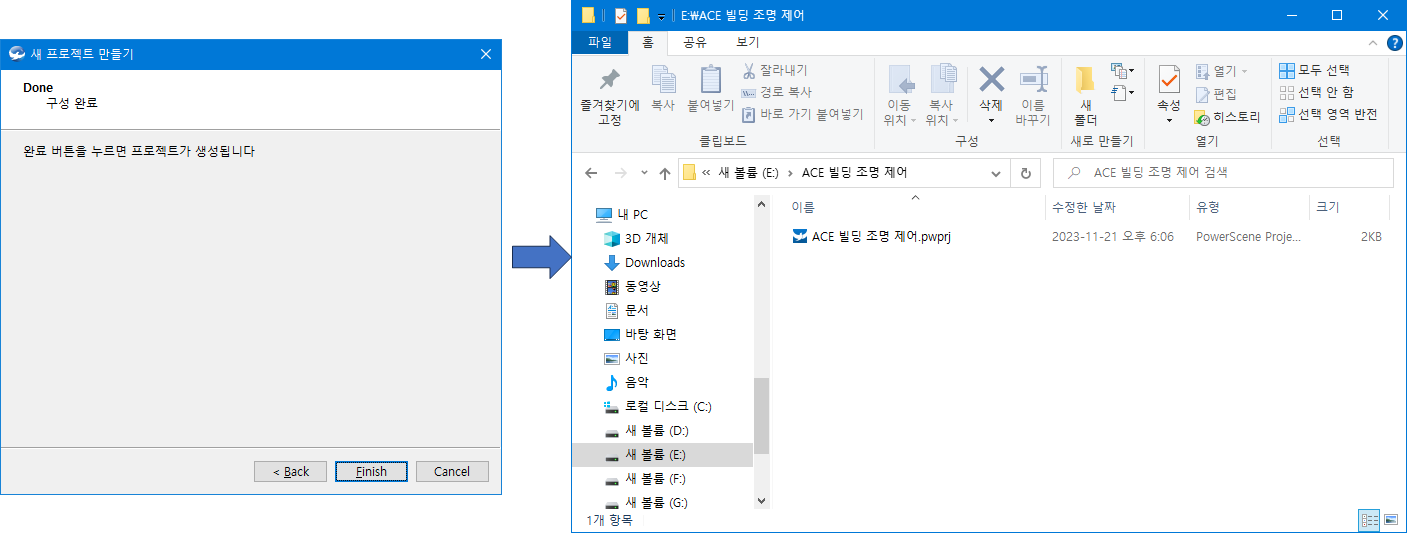

6. '완료' 버튼을 클릭하면 프로젝트 저장 위치에 프로젝트가 생성 됩니다.

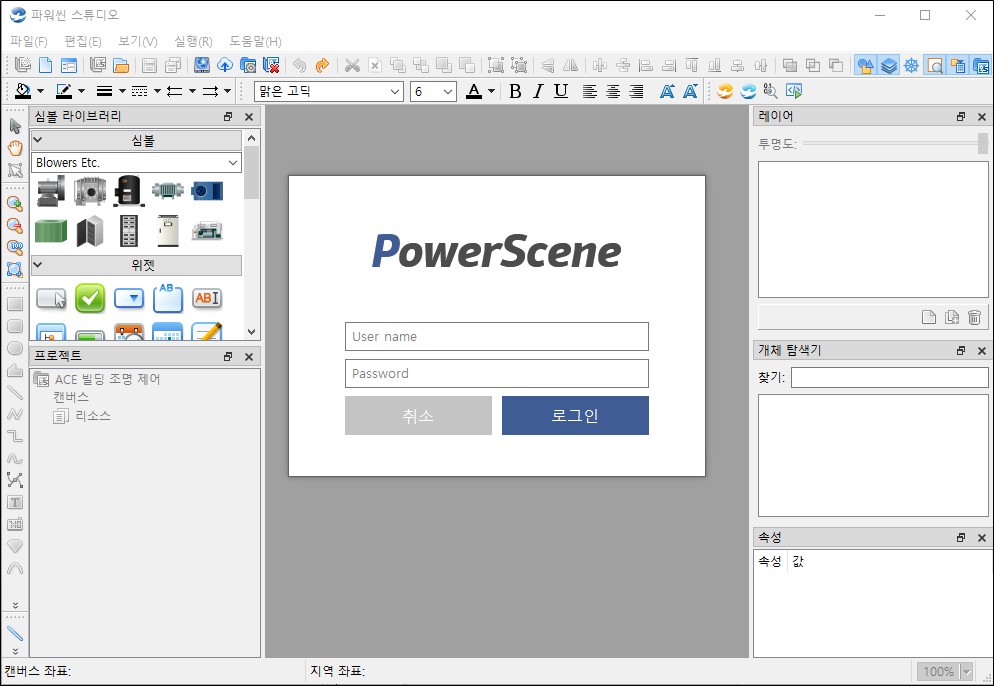

7. 프로젝트 생성이 완료 되면 프로젝트 생성 시 설정한 계정을 이용해 프로그램에 로그인해 작업을 시작 합니다.
