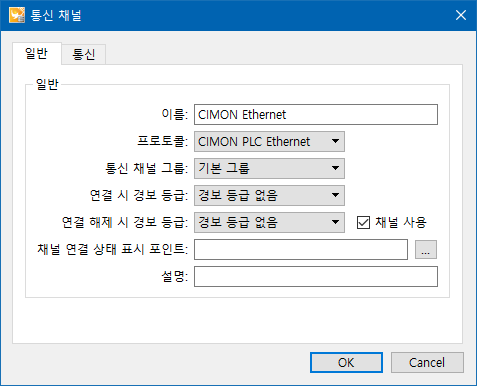

항목 이름

설명

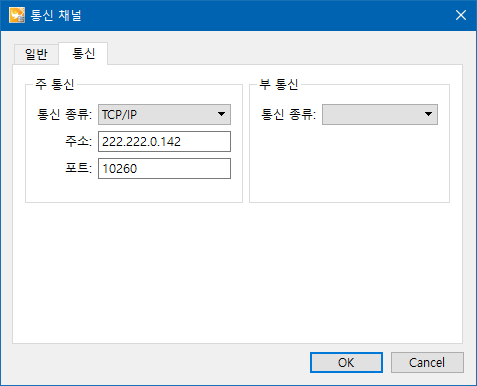

통신 종류

'TCP/IP' 를 선택합니다.

주소

장비의 IP 주소를 입력합니다.

포트

PLC의 포트번호를 입력합니다. 기본 포트는 10260입니다.

항목 이름

설명

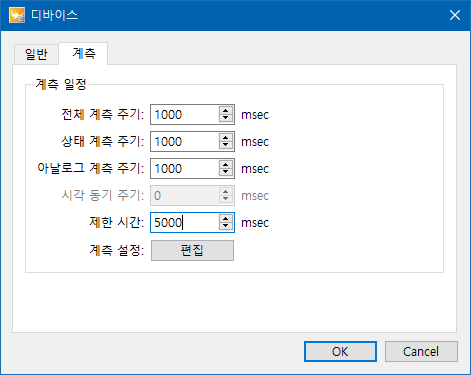

전체 계측주기

설정한 주기에 따라 상태 포인트와 아날로그 포인트에 설정된 주소의 데이터를 읽어 옵니다.

상태 계측주기

설정한 주기에 따라 상태 포인트에 설정된 주소의 데이터를 읽어 옵니다.

아날로그 계측 주기

설정한 주기에 따라 아날로그 포인트에 설정된 주소의 데이터를 읽어 옵니다.

시각 동기 주기

사용하지 않습니다.

제한 시간

데이터 요청 후 데이터 응답 대기 시간입니다.

디바이스 종류

디바이스 코드

포인트 구분

입력

X

출력

Y

내부 메모리

M

링크

L

보관영역

K

타이머

T

최대 10비트

카운터

C

최대 10비트

스텝제어

S

데이터 레지스터

D

타이머 현재 값

TC

타이머 설정 값

TS

카운트 현재 값

CC

카운트 설정 값

CS

주소 필드

설명

A(M)

디바이스 코드+데이터 주소.비트번호

• X, Y, M, L, K, F 일 경우

"디바이스 코드"+"데이터 주소"+"."+"Bit 번호(0~15)"

 예) X200.0 -> X영역 200번지의 첫 번째 Bit

      X200.15 -> X영역 200번지의 마지막 Bit

• T, C 일 경우

“디바이스 코드”+“데이터 주소”+“.”+“Bit 번호(0~9)”

 예) T200.0 -> T영역의 200번지의 첫 번째 Bit

      T200.9 -> T영역의 200번지의 마지막 Bit

B

사용 안 함

C

사용 안 함

D

사용 안 함

주소 필드

설명

A(M)

디바이스 코드+데이터 주소.비트번호

• Y, M, L, K, F 일 경우

"디바이스 코드"+"데이터 주소"+"."+"Bit 번호(0~15)"

 예) Y200.0 -> Y영역 200번지의 첫 번째 Bit

      Y200.15 -> Y영역 200번지의 마지막 Bit

• T, C 일 경우

“디바이스 코드”+“데이터 주소”+“.”+“Bit 번호(0~9)”

 예) T200.0 -> T영역의 200번지의 첫 번째 Bit

      T200.9 -> T영역의 200번지의 마지막 Bit

B

사용 안 함

C

사용 안 함

D

사용 안 함

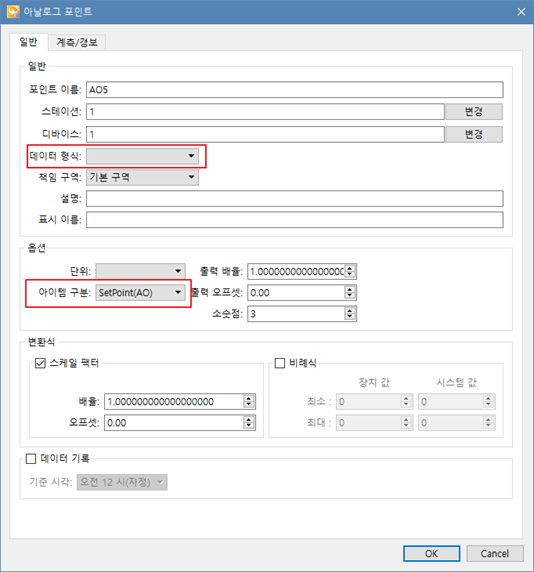

항목

설명

데이터 형식

해당 주소에 데이터 읽기/쓰기 시 데이터 형식을 지정합니다. 데이터 형식에 따른 설명은 다음과 같습니다.

아이템 구분

데이터의 속성에 따라 다음과 같이 선택합니다.

• Analog Input : 데이터를 읽기 용도로 사용할 때 선택합니다.
• SetPoint(AO) : 데이터를 읽기/쓰기 용도로 사용할 때 선택합니다.

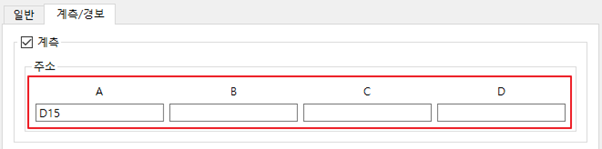

주소 필드

설명

A(M)

디바이스 코드+데이터 주소

 : 해당 주소의 데이터를 읽습니다. 읽기 시 데이터 형식은 '데이터 형식'에 설정된 타입으로 데이터를 읽습니다.

 예) D21 -> D영역의 21번 주소의 데이터를 읽어 옵니다.

B

사용 안 함

C

사용 안 함

D

사용 안 함

주소 필드

설명

A(M)

디바이스 코드+데이터 주소

 : 해당 주소의 데이터를 읽거나 쓸 수 있습니다. 읽거나 쓸 경우 데이터 형식은 '데이터 형식'에 설정된 타입으로 데이터를 읽습니다.

 예) D21 -> D영역의 21번 주소의 데이터를 읽거나 씁니다.

B

사용 안 함

C

사용 안 함

D

사용 안 함
