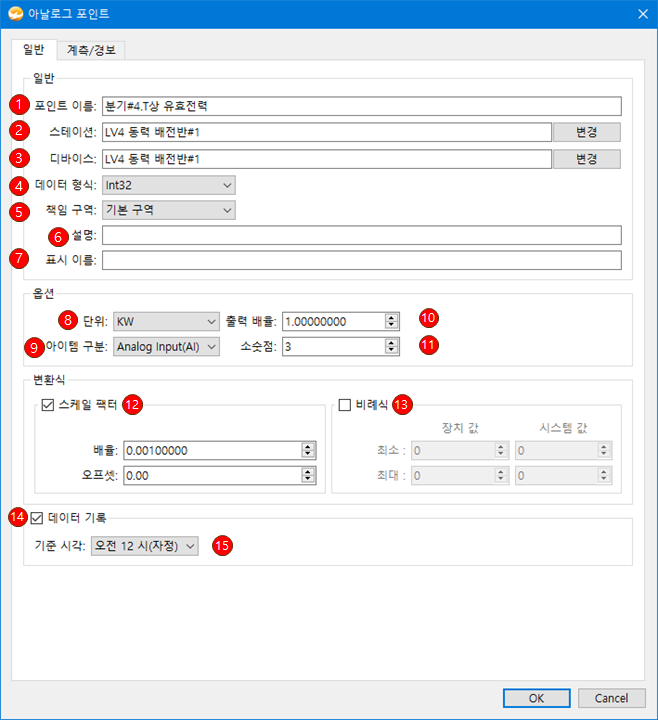

일반 정보에는 아날로그 포인트의 기본 정보를 입력합니다. 일부 항목은 필수로 입력해야 하며, 일반 정보에서 입력 하는 항목은 아래와 같습니다.

※ (*)필수 입력 항목

(1) 포인트 이름 *

포인트의 이름을 입력 합니다.

(2) 스테이션 *

포인트가 속할 스테이션을 선택 합니다.

(3) 디바이스

포인트를 이용해 디바이스의 데이터 값을 읽어 오거나 디바이스에 데이터 값을 쓰는 경우 포인트가 속할 디바이스를 선택 합니다.

포인트를 내부 연산용으로 사용할 경우 디바이스를 선택 하지 않습니다.

(4) 데이터 형식

데이터 구분은 디바이스에서 읽은 데이터의 형식을 정의 합니다. 포인트를 내부 연산 용으로 사용하는 경우에는 생략 할 수 있습니다. '데이터 구분' 항목은 디바이스의 프로토콜에 따라서 입력을 생략 할 수  있습니다. 본 항목은 프로토콜 별로 입력 방법이 다르기 때문에 '통신 드라이버 설정' 메뉴얼을 참고해 디바이스의 프로토콜에 맞게 입력 합니다.

다음과 같은 프로토콜은 '데이터 구분' 항목을 사용 합니다.

• ModBus

• DNP 3.0

• IEC 60870 5-101, 104

• 대부분의 PLC 프로토콜

(5) 책임 구역 *

포인트가 속하는 책임 구역을 선택 합니다.

책임 구역에 관련된 정보는 여기를 참고하세요.

(6) 설명

포인트에 대한 설명 입니다. 포인트에 대한 구체적인 설명이 필요 할 때 사용 합니다.

(7) 표시 이름

포인트 데이터를 이력 리포트나 그래프에  표시 할 때  표시되는 이름 입니다. 표시 이름을 입력하면 아래와 같은 화면에서 표시 이름이 사용 됩니다.

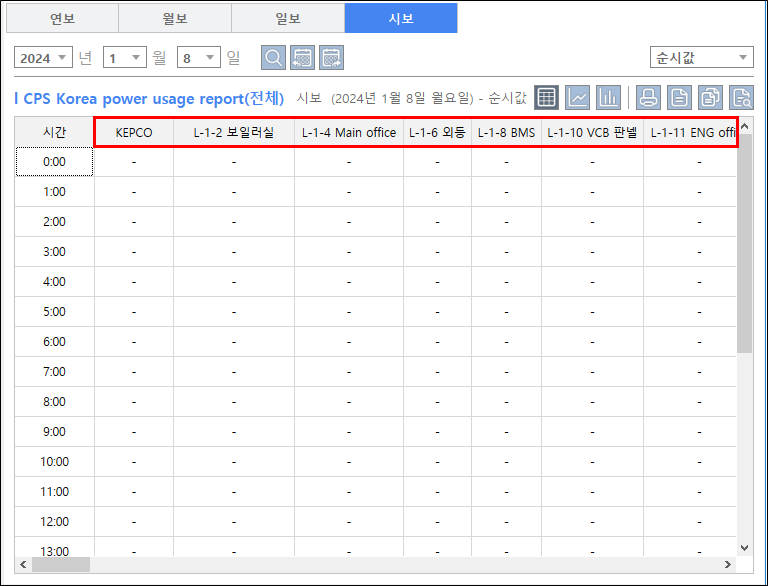

(1) 이력 리포트 조회 화면

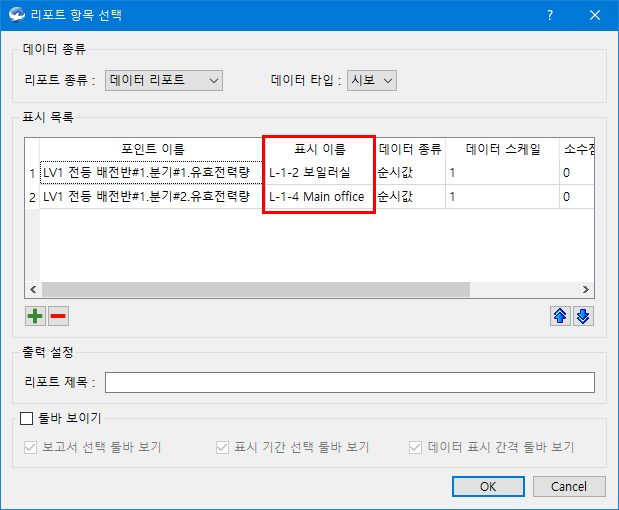

(2) 데이터 테이블 혹은 그래프 위젯에 출력할 데이터를 선택 시 데이터에 대한 기본 표시 이름으로 설정 됩니다.



표시 이름을 입력하지 않으면 '포인트 이름' 이 표시 됩니다.

(8) 단위

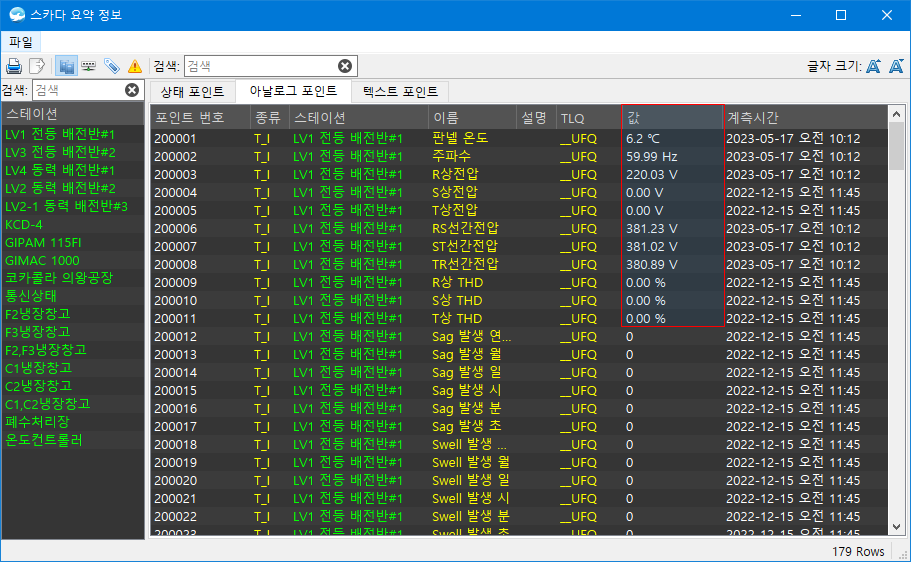

포인트 값의 단위를 선택 합니다. 단위를 선택하면 포인트의 값을 표시할 때 단위 정보를 함께 표시 합니다.

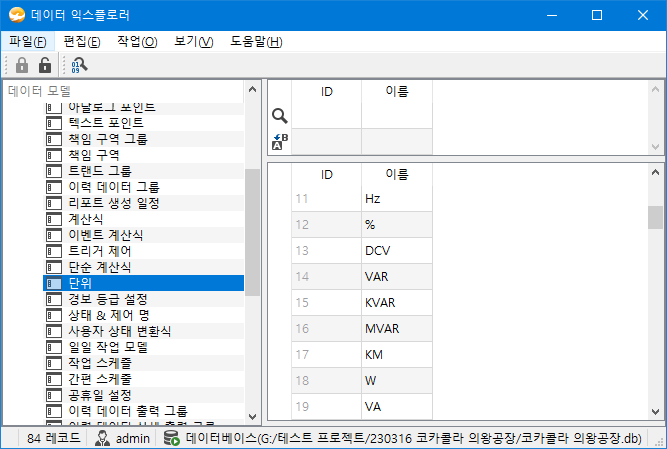

'단위' 정보는 아래 그림과 같이 '단위' 항목에서 입력 할 수 있습니다.

(9) 아이템 구분

포인트의 읽기/읽기 쓰기 속성을 입니다.

통신을 통해 읽어오는 포인트가 아닌 경우 사용하지 않습니다.

  • Analog Input (AI) : 데이터 속성이 읽기 전용인 경우 선택 합니다. Analog Input으로 설정한 경우 포인트를 이용해 장치에서 값 읽기만 가능 합니다.
  • Set Point (AO) : 데이터 속성이 읽기/쓰기 인 경우 선택 합니다. SetPoint로 선택한 경우 포인트를 통해 디바이스에서 값을 읽어오거나 디바이스에 설정 값을 쓸 수 있습니다.

(10) 출력 배율

출력 배율은 포인트의 속성을 '(9)아이템 구분' 에서 Set Point로 설정 했을 때 유효한 기능입니다.

출력 배율 설정 시 아래 그림과 같이 HMI에서 설정 값을 목표 온도의 설정 값을 20.5로 쓰기 명령을 실행 했을 때 실제 장치에는  설정 값 * 출력 배율을 곱한 값 이 써지게 됩니다.

통신을 통해 읽어오는 포인트가 아닌 경우 사용하지 않습니다.

(11) 소수점

소수점은 HMI 프로그램 화면에 포인트 값을 표시할 때 화면에 표시할 소수점 자리 수를 말합니다. HMI 화면 여러 부분에서 데이터를 표시할 때 입력한 자리 수에 맞춰 표시 합니다.



(12) 스케일 팩터

스케일 팩터는 디바이스에서 읽은 값을 입력한 스케일에 맞게 변환 하는 기능 이며 변환 수식은 아래와 같습니다.

'장치 값' × [배율] + [오프셋]

통신을 통해 읽어오는 포인트가 아닌 경우 사용하지 않습니다.

(13) 비례식

비례식은 디바이스에서 읽은 값에 비례 식을 적용해 비례식에 맞게 값을 변환하는 기능입니다. 디바이스를 통해 읽은 데이터의 최소 값과 최대 값 범위를 입력 하고 이 값에 대한 시스템의 최소 값과 최대 값 범위를 입력해서 그 비율에 따라 실제 값을 계산 합니다. 비례식에 대한 수식은 다음과 같습니다.


예를 들어 통신으로 읽은 값이 50이고 아래와 같은 비례식을 적용하면 5로 변환 됩니다.

디바이스 값

시스템 값

최소값

0

0

최대값

1000

100

통신을 통해 읽어오는 포인트가 아닌 경우 사용하지 않습니다.

(14) 데이터 기록

'데이터 기록' 을 체크하면, 온라인 운전 시 시스템에서 자동으로  매 시간/ 매일/ 매월/ 매년 간격으로 포인트의 값을 기록 합니다. 기록한 데이터는 향후 리포트 형태로 출력 할 수 있습니다.

이력 데이터에 관련된 정보는 여기를 참고하세요.

(15) 기준 시각

'데이터 기록' 체크 시 선택 할 수 있는 옵션 입니다. 기준 시간은 이력 데이터를 저장할 때 하루(일) 데이터의 기준을 0시가 아닌 다른 시간으로 변경하고 싶을 때 사용 합니다. 기본 값인 '0시' 인 경우 하루의 데이터의 범위는 '0시(자정) ~ 다음날 0시' 입니다

만일 '오전 7시'로 설정한다면 하루 데이터의 기준은 '오전 7시 ~ 다음날 오전 7시' 가 하루 데이터로 처리 됩니다.
